Плата системы автодолива (ATO) для рифового аквариума (12 В, 3× MOSFET, датчик уровня)

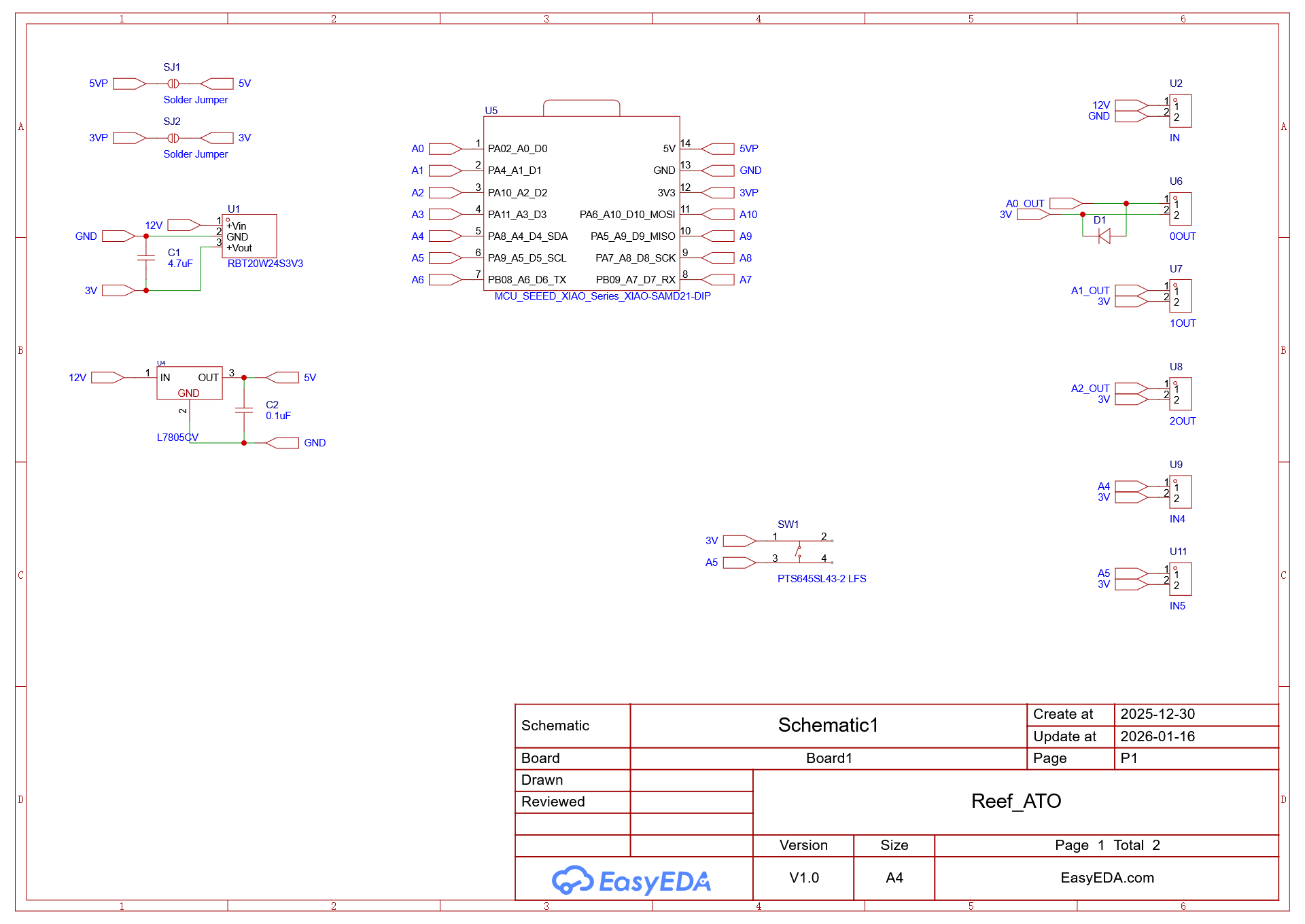

Плата для системы автоматического долива воды (ATO, auto top-off) в рифовом аквариуме. Принимает 12 В, понижает до 3,3 В и распределяет питание на 3 MOSFET-ключа, управляемых микроконтроллером. Лицензия GPL 3.0.

Есть два входа замыкающих контактов: для датчика уровня и для кнопки сброса из состояния ошибки. Дополнительно предусмотрен преобразователь 5 В: он подаёт 5 В на VIN микроконтроллера (со встроенным стабилизатором 3,3 В), а источник питания микроконтроллера (3,3 или 5 В) выбирается паяемой перемычкой — сейчас автор питает МК напрямую от 3,3 В. На плате также конденсаторы фильтрации питания, подтягивающие резисторы и обратный диод для двигателя насоса.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/afarnsworth702/reef_ato
