Плата-замена клавиатурной механики FATAR для цифрового пианино
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- pascal.brunot
- Лицензия
- MIT License
LED
Источник
https://oshwlab.com/pascal.brunot/fatar_viscount_repl_pcb
Лицензия: MIT License · атрибуция автора
Клавиатурные механики (keybed) FATAR — отличные музыкальные узлы, применявшиеся во многих цифровых синтезаторах Korg, Roland и др.
Проект начат при восстановлении цифрового пианино 90-х годов, у которого плата клавиатуры была сильно повреждена коррозией. Оригинальных плат производитель больше не выпускает, поэтому автор проектирует замену в EasyEDA.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/pascal.brunot/fatar_viscount_repl_pcb

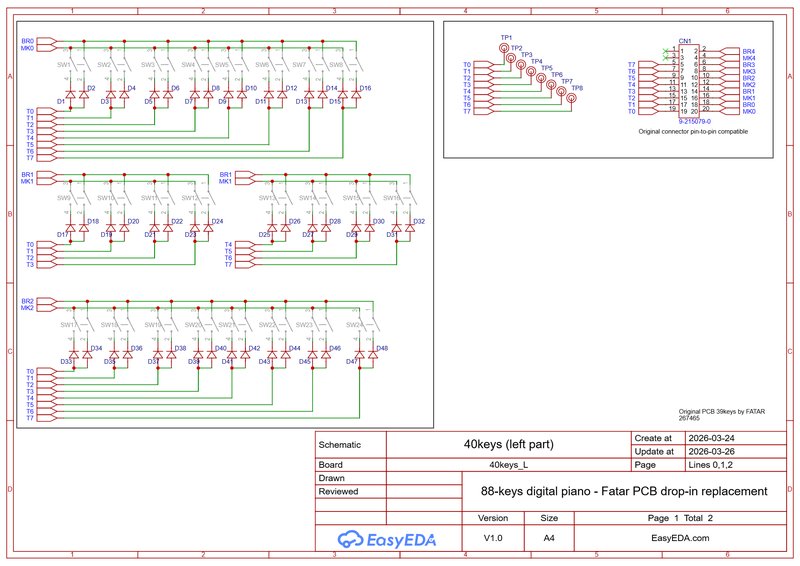

Схема и печатная плата
Файлы проекта · состав документации
Impronte v5.dxfHTML
Membrane v5 da girare.dxfHTML
DXF_pcb_48keys_v6_2026-03-30_AutoCAD2007.dxfHTML
DXF_pcb_40keys_v6_2026-03-30_AutoCAD2007.dxfHTML
