Плата защиты (BMS) для 3S Li-Ion аккумулятора на 20А
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- samuelbamidele301
- Лицензия
- Public Domain
PowerBattery
Источник
https://oshwlab.com/samuelbamidele301/bms-20a-design
Лицензия: Public Domain · атрибуция автора

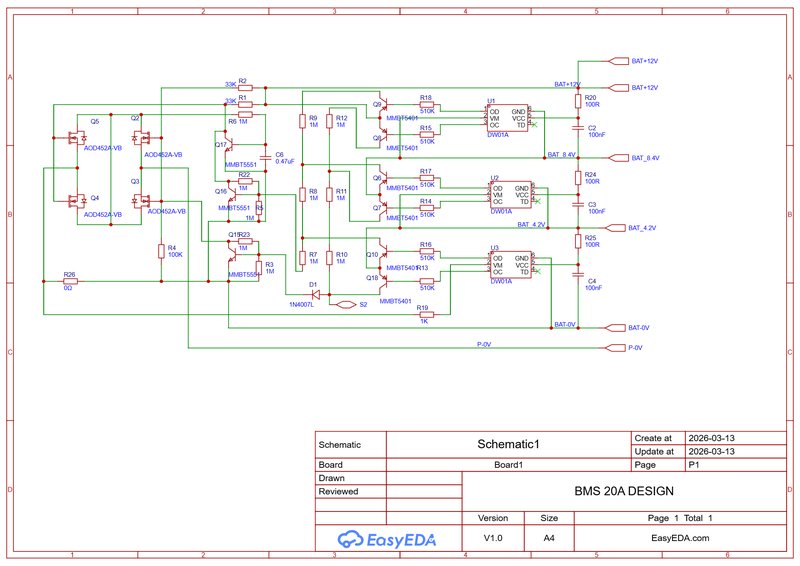

Плата защиты аккумулятора (BMS) на дискретных компонентах для 3-баночного (3S) литий-ионного аккумулятора, ток до 20 А.
Обеспечивает защиту от перезаряда, переразряда и перегрузки по току на микросхемах DW01A с внешними MOSFET и транзисторным управлением. Акцент — надёжная защита ячеек и эффективная работа с большими токами.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/samuelbamidele301/bms-20a-design
