Полётный компьютер ракеты на ESP32-S3 с GPS, LoRa и барометром
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- kiya868858
- Лицензия
- TAPR OHL
ESP32LEDUSB-CPowerSensorLoRaBattery
Источник
https://oshwlab.com/kiya868858/project_ejybnkjc
Лицензия: TAPR OHL · атрибуция автора
Полётный компьютер для любительской ракеты на ESP32-S3FH4R2.
- GNSS/GPS SAM-M10Q — восстановление и высота;
- LoRa DL-RFM95-915M — дальняя телеметрия 915 МГц (15+ км);
- BMP390 — высота и давление;
- акселерометр H3LIS331DL — детектирование событий старта и полёта;
- AHT20 — температура;
- W25Q64 — запись данных на борту;
- USB-C — программирование, отладка и питание.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/kiya868858/project_ejybnkjc

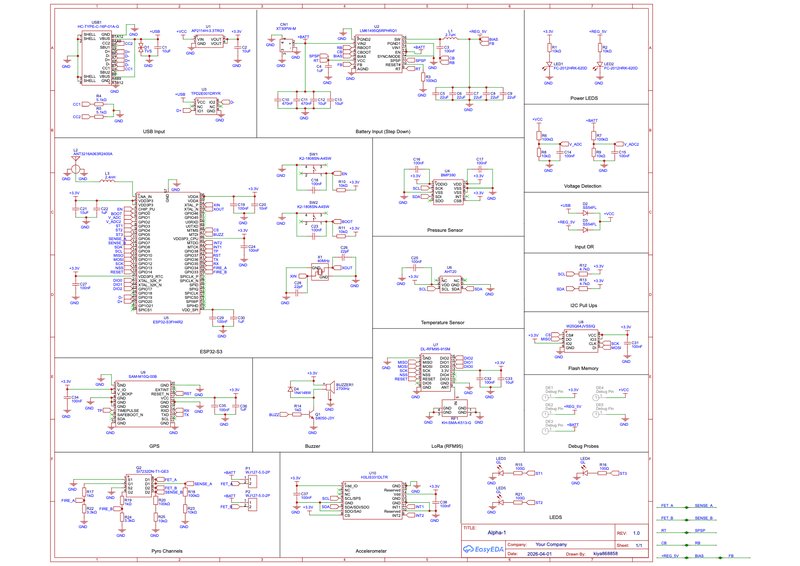

Схема и печатная плата
Файлы проекта · состав документации
Alpha1Render2.pngHTML
Alpha1Render3.pngHTML
Alpha1Render4.pngHTML
Alpha1Render5.pngHTML
Alpha1Render.pdfHTML
