Предыстория

Когда я только задумал эту электронную нагрузку (начало 2023 года), я как раз увлечённо разрабатывал модуль быстрой зарядки — а чтобы проверить его выходной ток, как раз и нужна электронная нагрузка.

Обычно её питают от лабораторного блока питания. Но на моём и без того захламлённом столе тянуть ещё один провод было решительно невыносимо, поэтому я сделал вариант с собственным питанием.

Задача была получить готовое устройство «всё в одном»: простое по конструкции, посильное для новичка и при этом приятное на вид.

(для заказа плат используйте вторую версию, Board2)

30.11.2023 — добавил пояснения по применению.

Что это такое

На плате есть защита литиевого аккумулятора, схема заряда, триггер быстрой зарядки и узел стабилизации тока. Узлы почти независимы друг от друга, так что можно паять только нужные и экономить на деталях.

Кстати о стоимости: плата собирается из двух этажей, на каждом свои компоненты, вместе они и образуют корпус устройства.

Добавьте распространённый двухдисплейный вольт-амперметр и вентилятор для процессора за 9,9 юаня с бесплатной доставкой — и себестоимость упадёт до предела.

Входы: Type-C, гнездо «банан» M4, есть подключение оголённым проводом

Расчётное напряжение: 0–20 В.

Расчётный ток: 0–10 А.

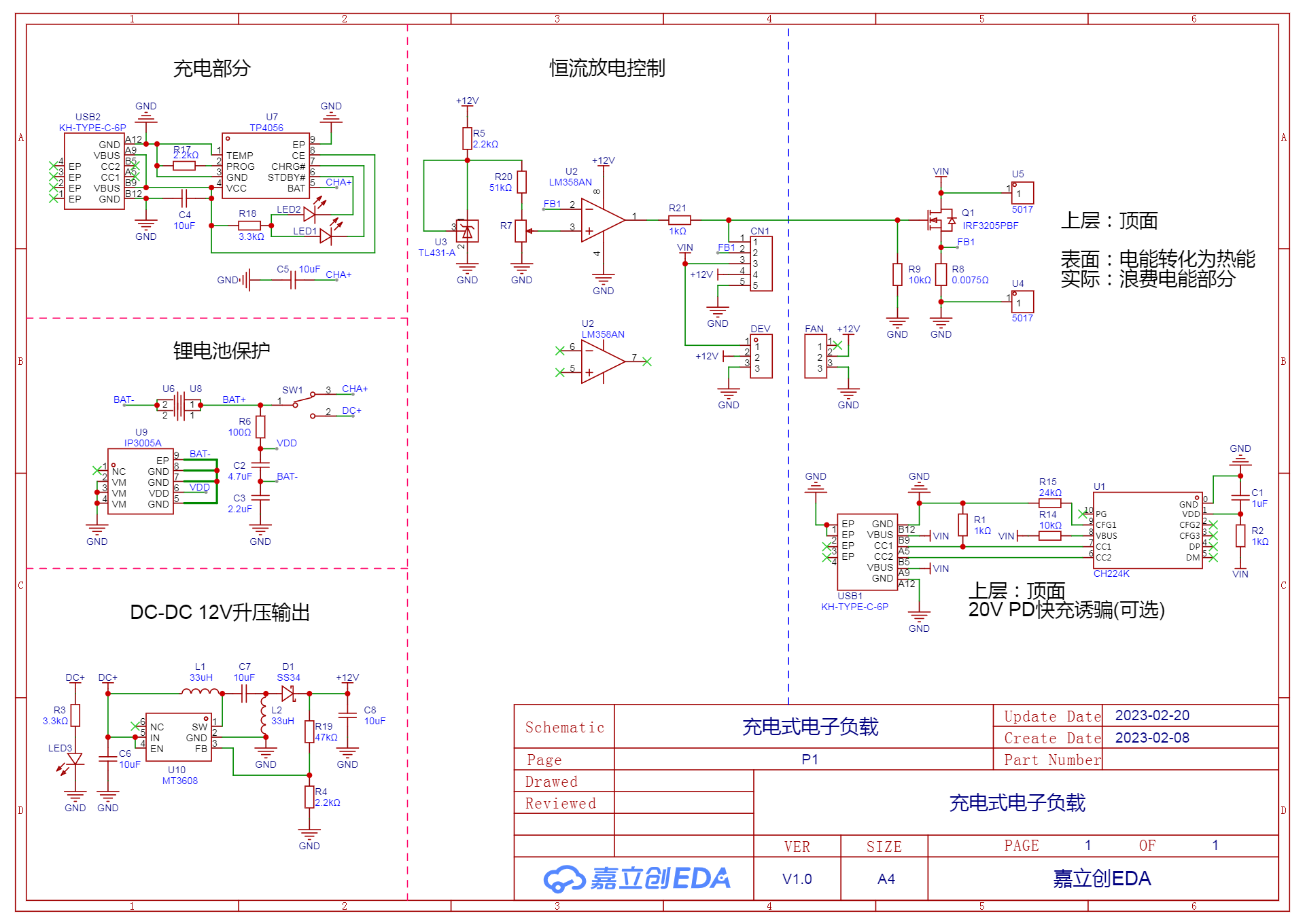

Описание схемы

1. Схема заряда

Собрана на распространённой микросхеме TP4056, подробно расписывать её смысла нет.

Питанием управляет трёхпозиционный переключатель на три вывода: он полностью разделяет цепи заряда и защиты. Ради экономии можно не паять схему заряда вовсе, а просто менять аккумулятор.

2. Защита литиевого аккумулятора

Обычно ставят связку DW01 + 8205A, но 8205A паять неудобно, поэтому я взял IP3005A в более крупном корпусе — схема просто скопирована из документации.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/portable-rechargeable-electronic
