Портативный аппарат точечной сварки на ESP32 — компактное устройство, которым можно работать одной рукой. Источником большого тока служит одиночный суперконденсатор: он обеспечивает достаточную мгновенную мощность для сварки. Есть и схемы заряда конденсатора — с постоянной мощностью и с постоянным током, они компенсируют главные слабости суперконденсатора: долгую зарядку и небольшой запас энергии.

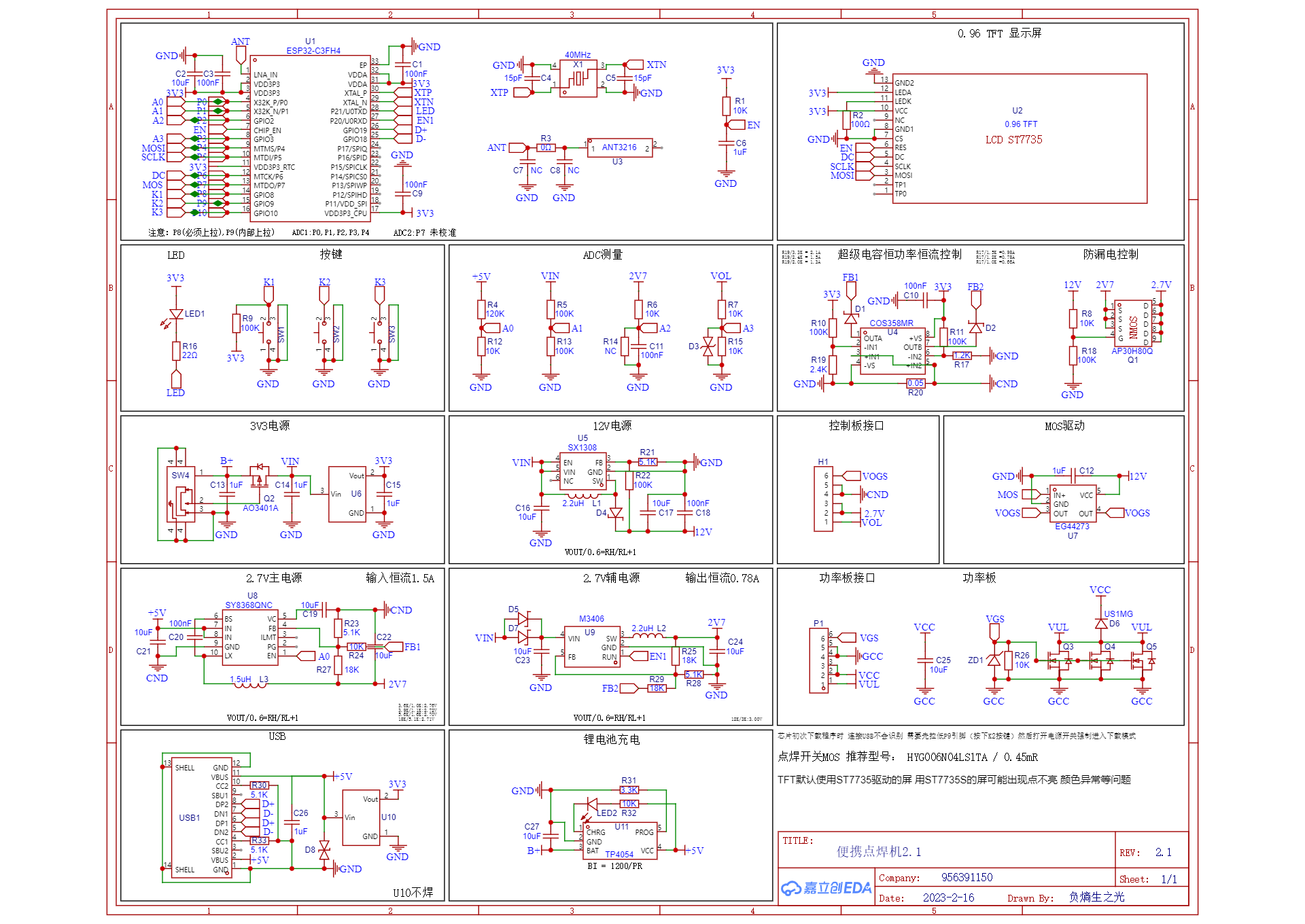

Что это такое

1. Разъём Type-C используется для прошивки ESP32-C3 и зарядки устройства (5 В / 2 А).

2. Есть заряд суперконденсатора от Type-C с постоянной мощностью 7,5 Вт (5 В / 1,5 А) и заряд от литиевого аккумулятора током до 0,8 А; каждый канал включается отдельно.

3. Измеряются и выводятся напряжение на USB, напряжение аккумулятора, напряжение конденсатора, напряжение на свариваемой детали и температура.

4. Экран ST7735 0,96 дюйма, 160 × 80 точек, показывает все параметры.

5. Три кнопки для переключения режимов и настройки, плюс движковый выключатель питания.

6. Есть защита от обратного тока суперконденсатора — она снижает саморазряд в режиме ожидания.

7. Поддерживаются автоматический и ручной режимы сварки, можно задать длительность и число импульсов.

8. Множество настроек, защита от перегрева и от пониженного напряжения.

Режимы работы

1. Стартовый экран: кнопкой K2 выбирается режим работы или настройка параметров, кнопкой K1 — вход и выход.

2. Автоматическая сварка: устройство само определяет, что деталь на месте, и отрабатывает заданную последовательность импульсов.

3. Ручная сварка: кнопкой K2 выбирается подрежим. Режим 0 — нажатие K3 запускает один цикл сварки. Режим 1 — пока K3 нажата, силовой ключ открыт, отпустили — закрылся.

4. Настройка параметров: K2 выбирает параметр, K3 меняет значение.

5. Настройка зарядки: после входа кнопкой K3 выбирается режим заряда конденсатора — автоматический или ручной; в ручном можно выбрать источник заряда.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/portable-spot-welder-2.1
