По состоянию на 25 декабря 2023 года я обновил портативный фонарь-маяк до второго поколения, изменив и оптимизировав 3D-модель в проекте и вложениях.

Я создал чат QQ, приглашаю всех желающих: 527972069.

1. О проекте

В начале этого года моё внимание привлёк светящийся предмет из игры «OUTER WILDS» и вдохновил перенести его из виртуального мира в реальность. Ради этого я потратил немало времени на проектирование схем и моделей и прошёл через множество итераций. И наконец сделал ручной фонарь, которым доволен.

2. Функции и схемотехника

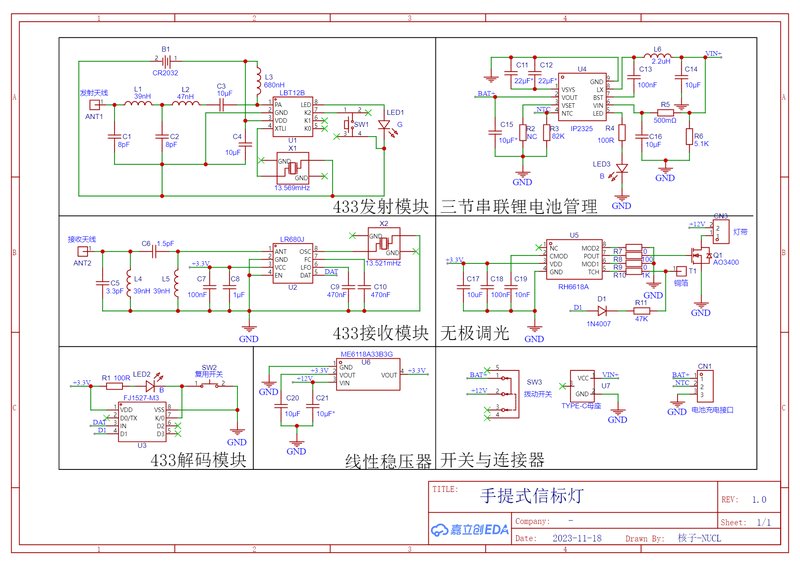

Устройство питается от 12-вольтового литиевого аккумуляторного блока, от которого работают линейный стабилизатор и светодиодная лента. Стабилизатор понижает 12 В до 3,3 В для питания управляющего модуля. Модуль управления объединяет одноканальную сенсорную плавную регулировку яркости и приём с декодированием сигнала 433 МГц — так у фонаря появляются дистанционное управление и сенсорный диммер. Кроме того, на плате есть модуль заряда трёх последовательных литий-ионных ячеек, способный заряжать 12-вольтовый блок. Фонарь не только эффектно выглядит, но и полезен: годится как настольное украшение и как источник света на природе. Заряжается через кабель Type-C.

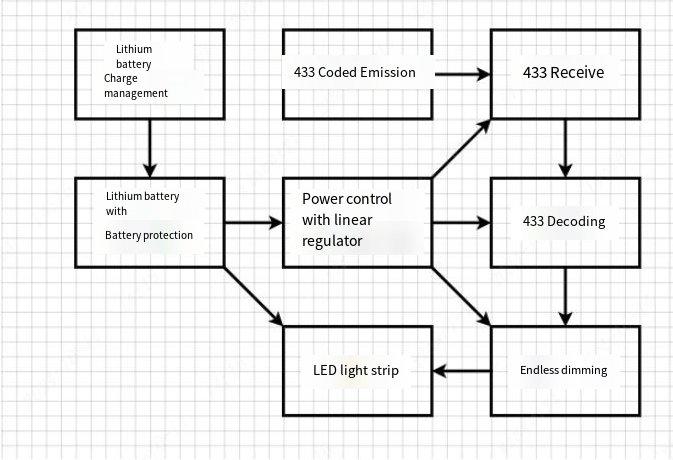

Ниже — простая структурная схема устройства:

3. Расходные материалы

Здесь перечислены некоторые детали для сборки.

• Винт с большой плоской головкой M6 6 мм — 6 шт., крепление ручки.
• Стойка M3 30+6 мм — 3 шт., сборка внутреннего каркаса.
• Стойка M3 13+6 мм — 6 шт.
• Винт с шестигранным шлицем M3 15 мм — 3 шт.
• Винт с шестигранным шлицем M3 8 мм — 4 шт.
• Шайба нержавеющая M3 — 4 шт.
• Гайка M3 — 1 шт.
• Саморез M3 8 мм — 2 шт., крепление отсека аккумуляторов.
• Саморез M2 10 мм — 4 шт., крепление пульта.
• Саморез M2 5 мм — 4 шт., крепление главной платы.
• Главная плата — 1 шт.: приём с пульта, плавная регулировка, управление зарядом.
• Плата передатчика пульта — 1 шт.
• Плата защиты трёх последовательных ячеек — 1 шт.: балансировка заряда, защита от перегрузки и переразряда.
• Металлический фиксируемый выключатель 12 мм — 1 шт., главный выключатель.
• Клеммник XH2.54 мм, 2 контакта — 5 шт.
• Аккумулятор 18650 — 3 шт., питание.
• Радиатор и термопаста — охлаждение микросхемы заряда.
• Медная фольгированная лента и провод — сенсорный ввод.
• Клей T9000 — приклейка плафона.
• Чёрная фактурная бумага — затемнение изнутри.
• 3D-печать — корпус.

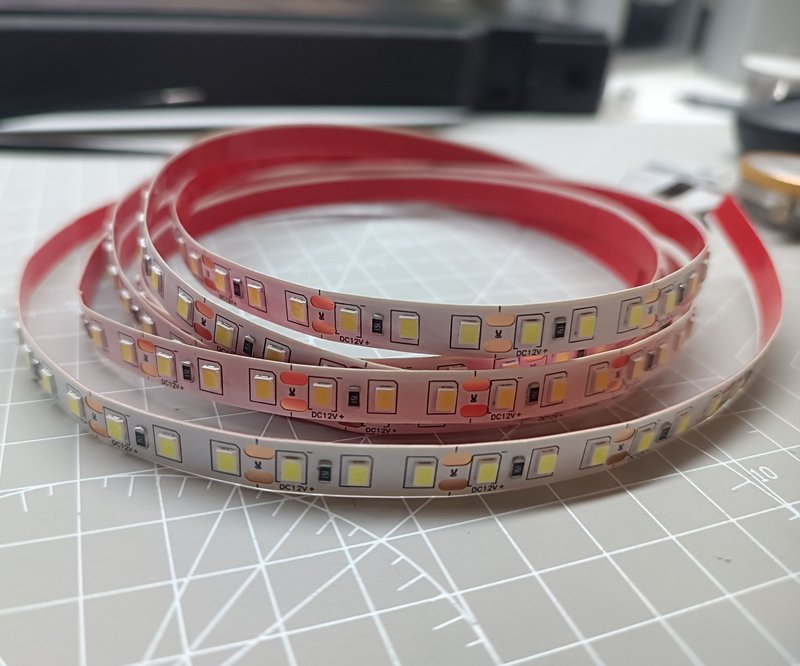

Лента: светодиодная лента с цветовой температурой 6000 K, 12 В. Обратная сторона самоклеящаяся, лента режется свободно.

Антенна: и передающая, и приёмная — пружинные антенны 433 МГц.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/portable-beacon-lights
