Преобразователь 45 Вт с одним выходом и стабилизацией по вторичной стороне

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-453-45-w-single-output-secondary-side-regulated-converter

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует изолированный преобразователь на 45 Вт с одним выходом и стабилизацией по вторичной стороне. Основа — микросхема-ключ LinkSwitch-HP и CAPZero-2.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Преобразователь 45 Вт, один выход.
Стабилизация по вторичной стороне.
Микросхема-ключ LinkSwitch-HP + CAPZero-2.
Файлы: схема, инженерный отчёт.

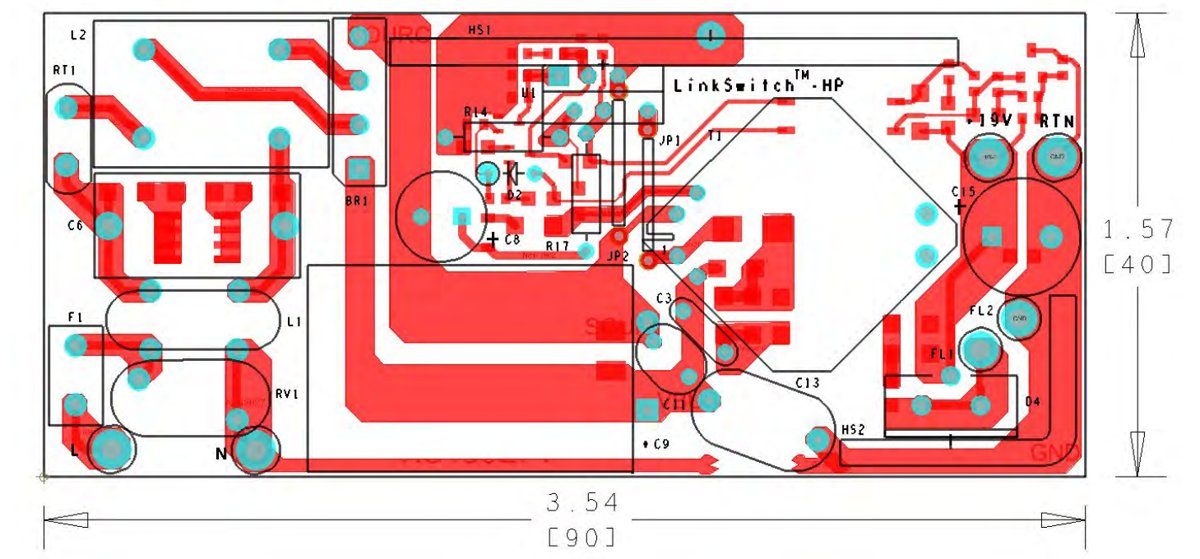

Печатная плата

Файлы проекта · состав документации

Инженерный отчёт (PDF)HTML
