Программируемый источник питания 60 Вт с переключением при нулевом напряжении
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/rdr-961-60-w-power-supply-zvs-and-5-20-v-programmable-output-using-innoswitch4-pro-powigan-clampzero-and-microchip-mcu
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует программируемый источник питания на 60 Вт с переключением при нулевом напряжении (ZVS) и регулируемым выходом 5–20 В. Основа — InnoSwitch4-Pro с ключом на нитриде галлия (INN4373F-H34), ClampZero и микроконтроллер Microchip.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Программируемый источник питания 60 Вт.
- Переключение при нулевом напряжении (ZVS).
- Регулируемый выход 5–20 В.
- Ключ на нитриде галлия InnoSwitch4-Pro + ClampZero.
- Файлы: схема, инженерный отчёт.

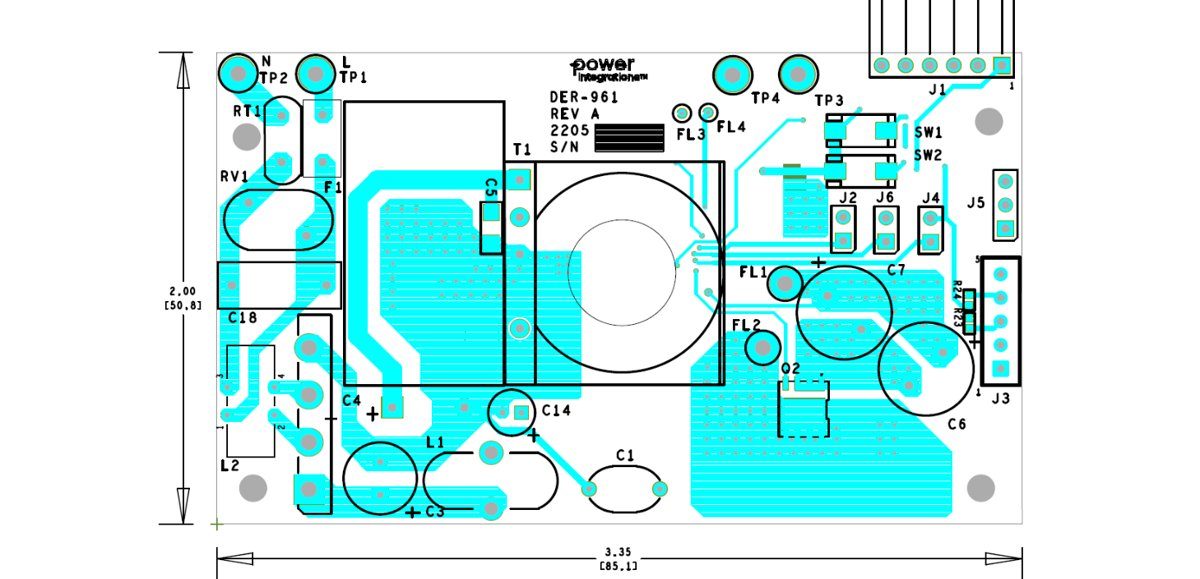

Печатная плата
