Программируемый промышленный источник питания 100 Вт с регулируемым выходом 5–28 В

Описание

Референс-дизайн реализует изолированный обратноходовой источник питания на 100 Вт для промышленного применения с цифровой регулировкой выходного напряжения в диапазоне 5–28 В. Основа — цифрово программируемая микросхема-переключатель InnoSwitch5-Pro (INN5.376F-H901).

Развитые функции защиты с мониторингом неисправностей и телеметрией состояния источника. Улучшенное управление синхронным выпрямителем обеспечивает переключение при нулевом напряжении (ZVS) во всём диапазоне входного и выходного напряжений, повышая КПД. Решение легко удовлетворяет требованиям энергоэффективности DOE6 и CoC v5.

Прилагаются электрическая схема и инженерный отчёт с перечнем элементов (BOM), данными трансформатора и разводкой платы.

Особенности

• Изолированный обратноходовой источник 100 Вт.
• Регулируемый выход 5–28 В, цифровое программирование.
• Микросхема InnoSwitch5-Pro.
• Защита, мониторинг неисправностей, телеметрия.
• Переключение при нулевом напряжении (ZVS).
• Файлы: схема, инженерный отчёт (BOM, трансформатор, разводка).

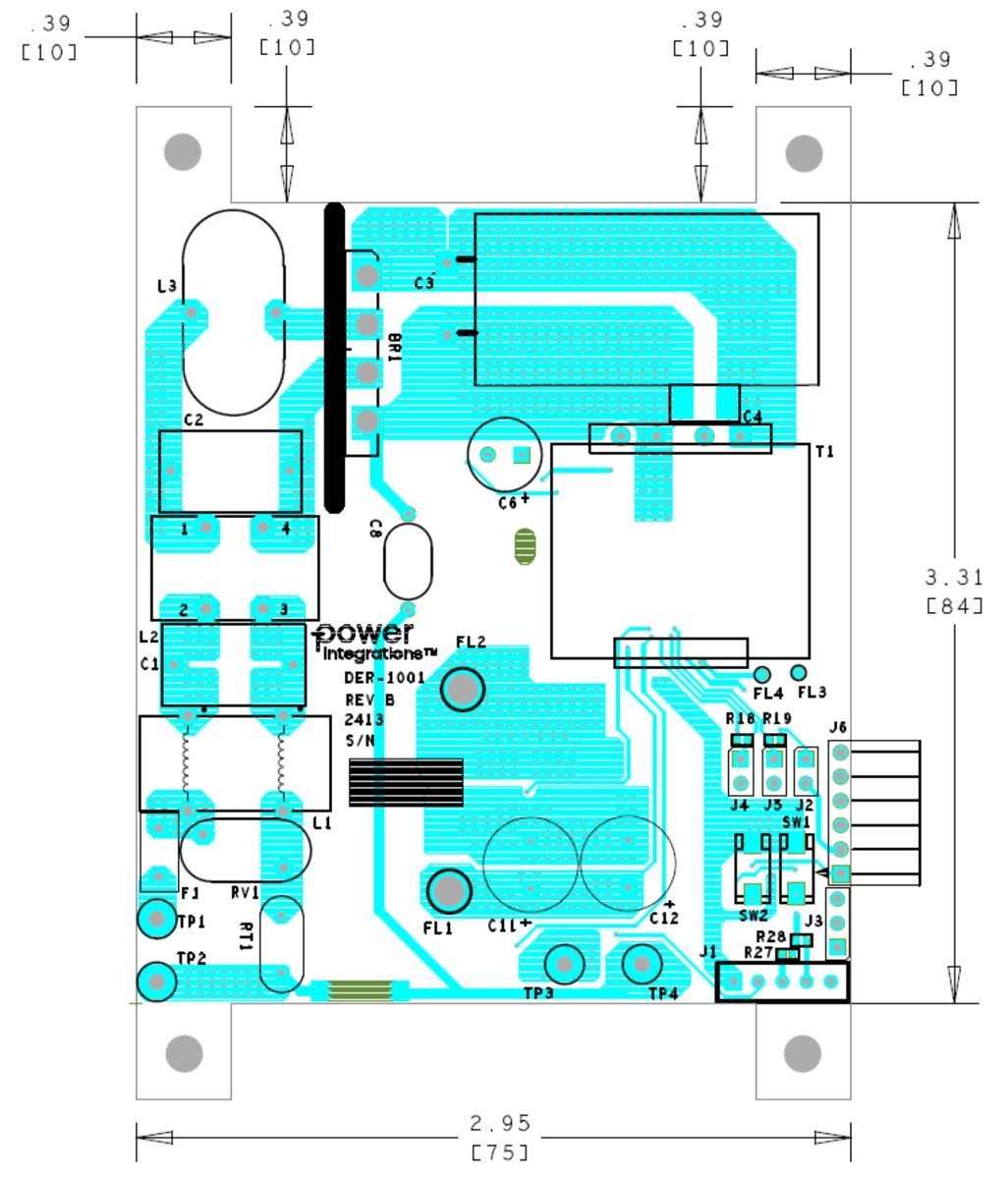

Печатная плата
