Описание проекта

Система цифрового управления обратной связью импульсного источника питания на микроконтроллере STC8G.

Лицензия

CC-BY-NC-SA-4.0.

Что умеет проект

Выходное напряжение импульсного источника задаётся командами через последовательный порт; туда же в реальном времени возвращаются текущие значения напряжения и тока. Плату можно подключить напрямую к компьютеру и управлять выходом с него, а можно — к другому микроконтроллеру, который выступит управляющим устройством.

Статус проекта

Проект публикуется впервые, это моя собственная разработка. В других конкурсах наград не получал.

Принципы построения

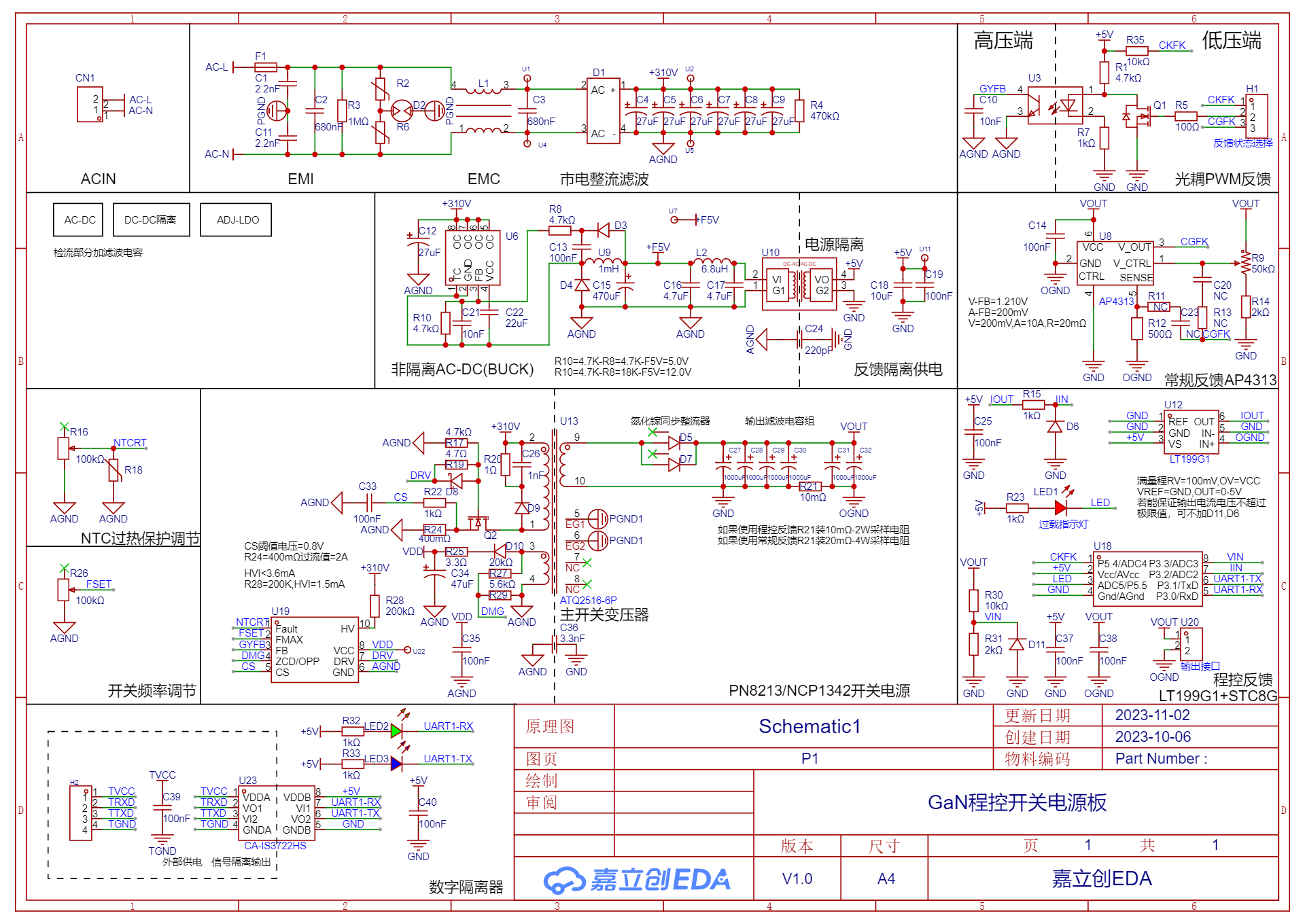

Схема проверяет структуру построения платы.

Основная часть — силовой источник питания.

Изолированное питание узла цифровой обратной связи.

Гальваническая развязка канала связи с управляющим компьютером.

Принцип работы

Выходные напряжение и ток измеряются встроенным АЦП микроконтроллера в реальном времени.По этим значениям микроконтроллер формирует ШИМ-сигнал с изменяемой скважностью, который передаётся на первичную сторону силового источника (через оптронную развязку).
