Описание проекта

Изначально всё затевалось ради соревнований по электронике. На Taobao много модулей ZYNQ с АЦП, ЦАП, DDS и PL, но они дороги и не лучшего качества. Поучаствовав летом в соревнованиях и взяв первое место в стране, я накопил кучу модулей: АЦП 170 MSPS, ЦАП 210 MSPS, ЦАП 1,6 GSPS 16 бит, ФАПЧ 9 ГГц, АЦП 500 MSPS 12 бит и другие. Недавно я успешно сделал процессорную плату ZYNQ7020 (открытых ZYNQ7020 на oshwhub я не видел). Цель — чтобы и модули, и ZYNQ были дёшевы, доступны и хороши по характеристикам, и всё это открыто в рамках конкурса Spark! (Это только начало.)

Плата обходится минимум всего в 90 юаней! (Чип ZYNQ7020 — 45,4 юаня, плата — по бесплатной акции на 6-слойный шаблон, действительно выгодно.)

Лицензия

Коммерческое использование без разрешения автора запрещено. При перепубликации указывайте автора и ссылку на проект.

Что входит

Состав

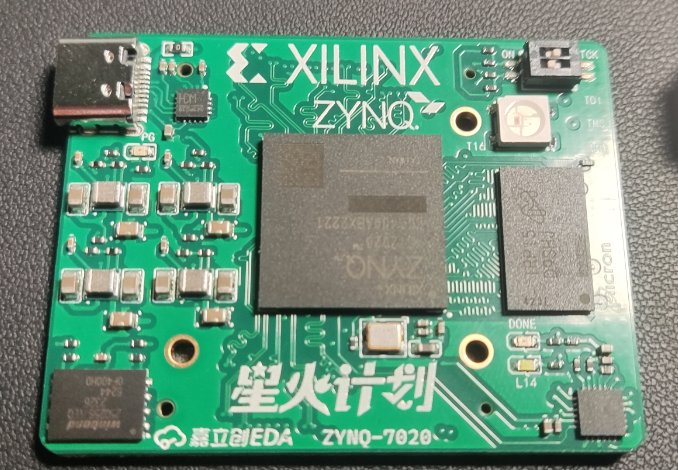

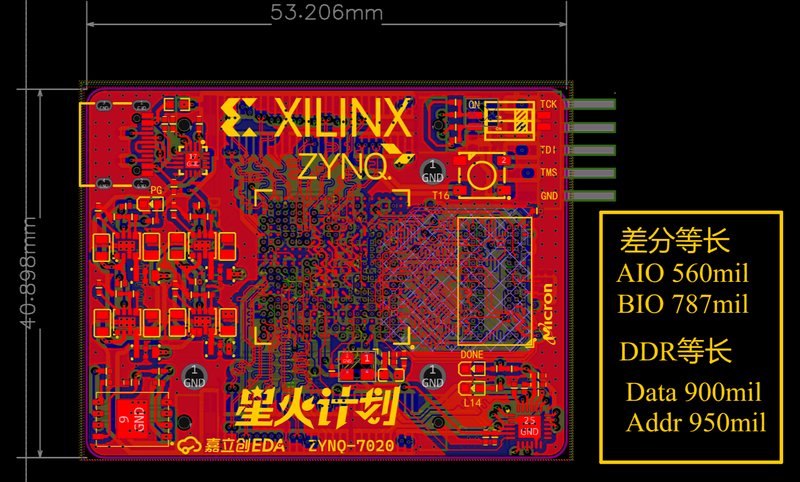

(1) Процессорная плата ZYNQ7020/7010: DDR3, QSPI Flash, микросхема-адаптер SD-карты, UART в USB, тактовая частота PS 33,3333 МГц (менять не рекомендуется), PL 50 МГц (можно заменить). Есть один пользовательский светодиод (L14) и один RGB-светодиод (T16). Ресурс PL — 66 (33 пары) дифференциальных выводов равной длины, напряжение по умолчанию 3,3 В.

(2) АЦП 170 MSPS 12 бит: на базе Linear LTC2220, до 170 M, 12 бит. Аналоговый вход — сверхнизкоискажающий дифференциальный драйвер ADA4937 с полосой −3 дБ до 1,9 ГГц. Входное сопротивление 50 Ом, усиление 2 (можно менять). На плате управление питанием со сверхнизкошумящими LDO с высоким PSRR и проходной ёмкостной фильтрацией, вход 5 В через разъём 2510.

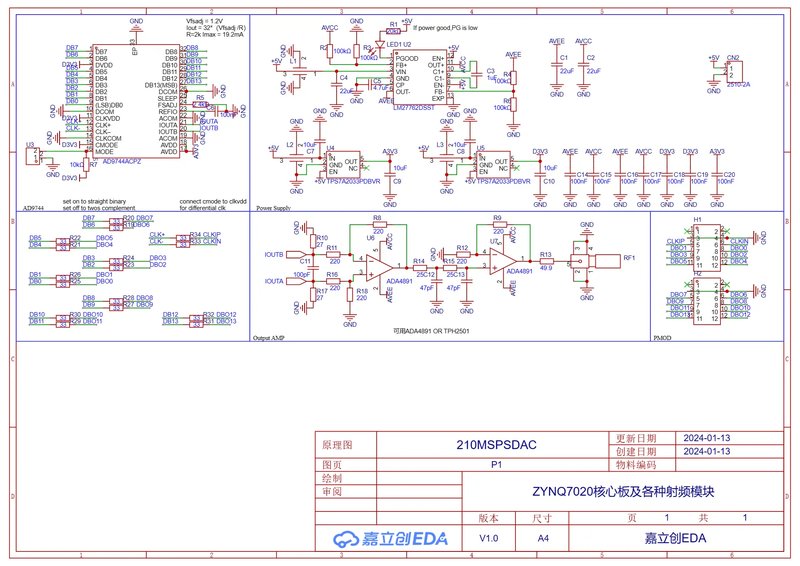

(3) ЦАП 210 MSPS 14 бит: на базе ADI AD9744, до 210 M, 14 бит. Выходной каскад ADA4891 или TPH2501. Усиление меняется, полоса 50 МГц, амплитуда ±2,5 В, выходное сопротивление 50 Ом. На плате управление питанием, отдельный модуль двуполярного напряжения ±2,5 В, проходная ёмкостная фильтрация, вход одиночные 5 В через разъём 2510.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/zynq7020-core-board-and-various-
