PZEM-004T на ESP8266 - Мониторинг сети с записью в Google Sheets

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: executer
Лицензия: GPL 3.0

ESP8266Power

Источник

https://oshwlab.com/executer/pzem004t_esp8266_gsheets

Лицензия: GPL 3.0 · атрибуция автора

Несколько приборов PZEM как ведомые устройства Modbus RTU (TTL) на одной шине. Данные собирает ESP8266 и отправляет в Google Sheets для журналирования.

Программа: GitHub.

Дополнительный DC-DC добавлен только потому, что не было платы с источником 5 В.

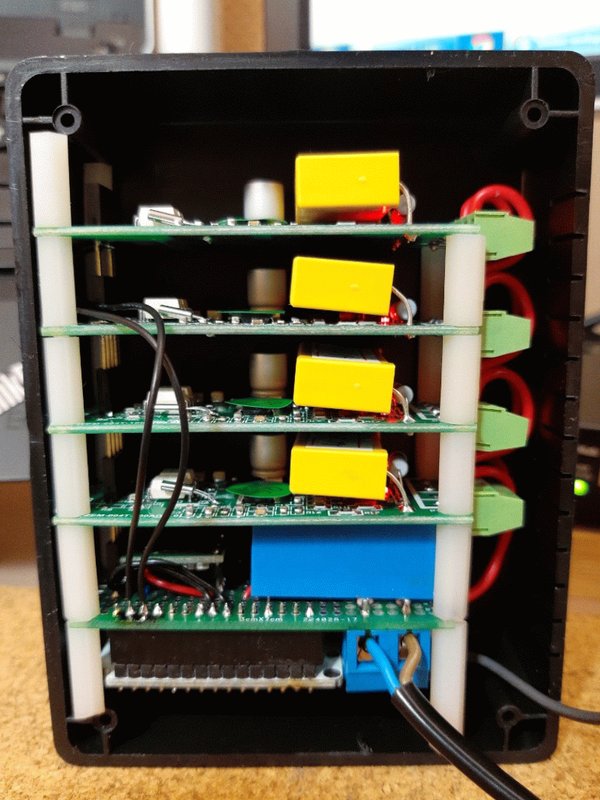

Модули, собранные в стопку и подключённые к плате ESP:

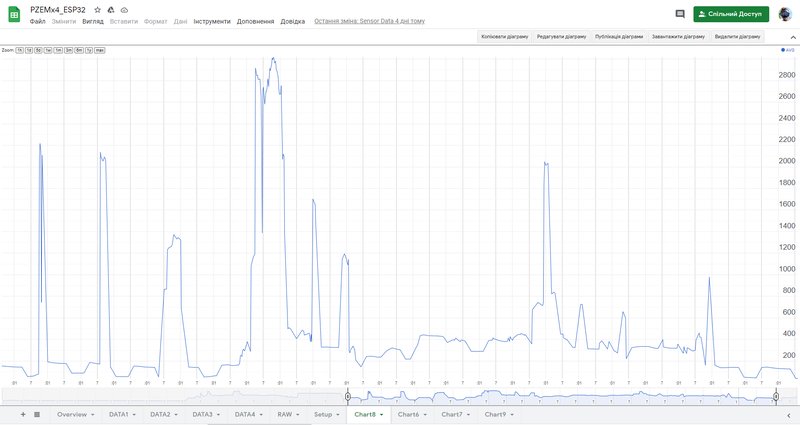

Пример графика в Google Sheets:

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/executer-uno/pzem004t_esp8266_gsheets
