Обновлены ссылки на видео:

1. Итоговая сборка настольного мультимедийного терминала Q302: bilibili.com/video/BV1Cm4y1J7bF

2. Отладка железа Q302, «сам себе вырытая яма»: bilibili.com/video/BV1Zo4y1z7vi

3. Часть 2: отладка USB-декодера и усилителя: bilibili.com/video/BV1fY4y1278G

Описание проекта

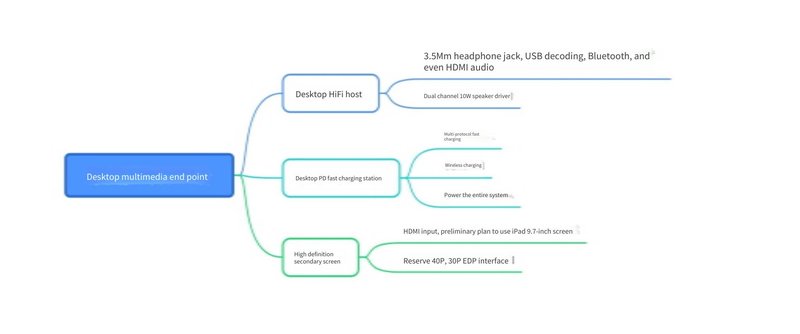

Цель — собрать настольный мультимедийный терминал «всё в одном» с такими функциями:

1. Двухканальный настольный HiFi-усилитель (три входа: 3,5 мм, USB-декодер, Bluetooth).
2. Настольная зарядная станция с поддержкой беспроводной зарядки.
3. Мультимедийный экран, показывающий разную информацию и способный работать как второй монитор.
4. Встроенный источник AC-DC — никаких громоздких внешних «кирпичей»-адаптеров.
5. Он должен красиво выглядеть! Для настольного устройства это важнее всего.

Лицензия

GPL 3.0.

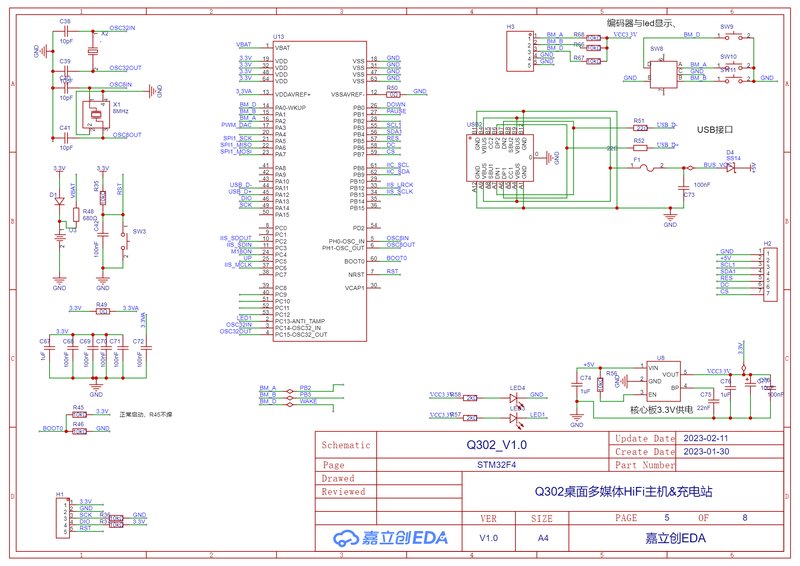

Что реализовано

1. Двухканальный настольный HiFi-усилитель

1. Качественный разъём для наушников 3,5 мм.
2. USB-декодер звука.
3. Вход звука по Bluetooth.
4. Выходная мощность до 30 Вт × 2.

2. Настольная зарядная станция

(Решение на нитриде галлия частично изменено: трансформатор пришлось бы делать на заказ, микросхему протокола трудно купить, повторить сложно — поэтому перешёл на обычное решение, чтобы проще было повторять.)

Поддержка беспроводной зарядки. Изначально казалось, что подводных камней тут нет, но при сборке их оказалось много: GaN-решение требовало заказного высокочастотного трансформатора (это ещё решаемо за деньги), микросхему быстрой зарядки на 65 Вт купить не удалось — только на 20 Вт (тогда какой смысл в GaN), а напряжение с GaN-источника было «грязным», с большим шумом, из-за чего в усилителе появлялся заметный фон. В итоге я случайно попробовал имевшийся под рукой блок питания от монитора — эффект оказался неплохим, пока остановился на нём, а лучшее решение придумаю позже.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/q302-desktop-multimedia-hifi-hos
