RedLab - Матричная клавиатура 4x3 на контроллере TCA8418 (I²C)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- zipionlive
- Лицензия
- CERN-OHL-S-2.0
ESP32STM32Arduino
Источник
https://oshwlab.com/zipionlive/project_eljpuaux
Лицензия: CERN-OHL-S-2.0 · атрибуция автора

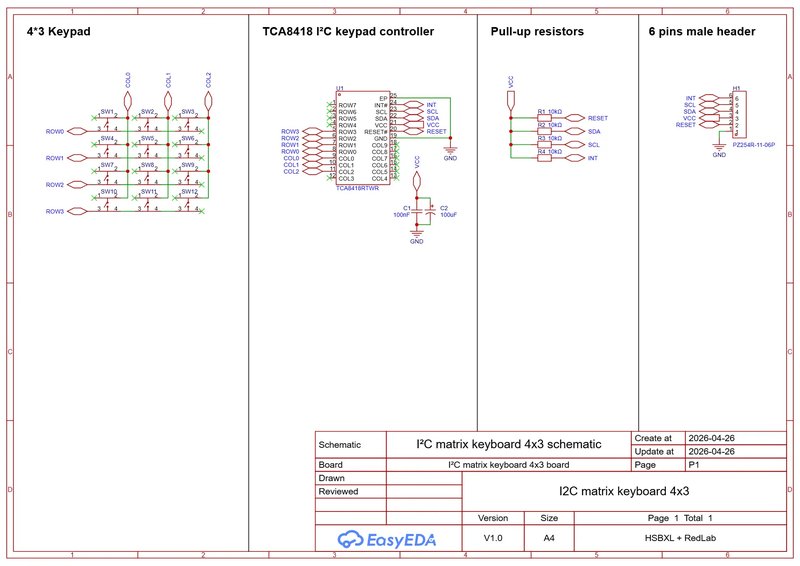

Компактный модуль матричной клавиатуры 4×3 на контроллере Texas Instruments TCA8418.
В отличие от обычной матрицы, подключённой напрямую к GPIO, TCA8418 выполняет сканирование клавиш аппаратно и общается по шине I²C. Это экономит выводы микроконтроллера и даёт аппаратное подавление дребезга, буферизацию событий и генерацию прерываний.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/zipionlive/project_eljpuaux
