Резонансный источник питания 220 Вт (LLC) с корректором мощности для дисплеев и электроинструмента

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-672-220-w-power-factor-corrected-llc-power-supply-displays-and-power-tools-using-hiperlcs-2-chipset-and-hiperpfs-5

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует источник питания на 220 Вт с корректором коэффициента мощности и резонансным преобразователем LLC для дисплеев и электроинструмента. Основа — набор микросхем HiperLCS-2 и корректор HiperPFS-5.

Вход 90–265 В переменного тока, выход 24 В при токе 0–9,2 А. КПД корректора выше 98 % и резонансного каскада выше 97 % при 115 В; интегрированные каскады снижают число компонентов.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Резонансный источник 220 Вт (LLC) с корректором мощности.
Набор микросхем HiperLCS-2 + HiperPFS-5.
Вход 90–265 В AC, выход 24 В / 0–9,2 А.
КПД корректора > 98 %, LLC > 97 %.
Файлы: схема, инженерный отчёт.

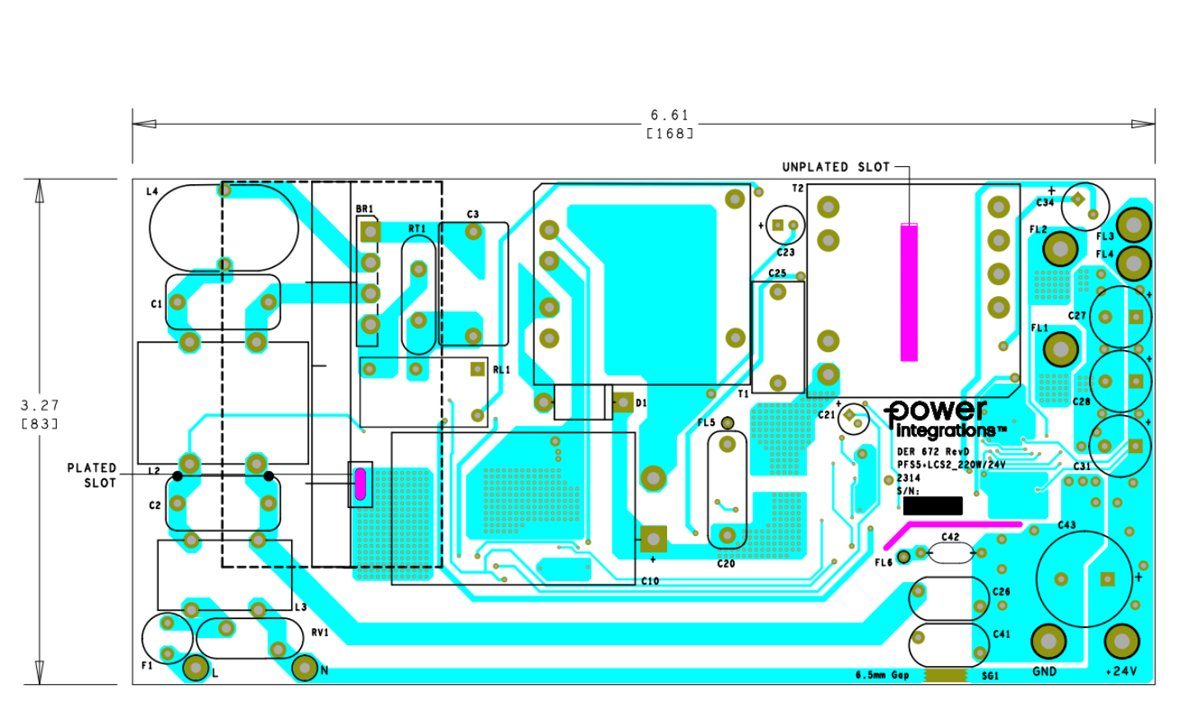

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
