Резонансный светодиодный источник питания 150 Вт (LLC) с корректором мощности и ШИМ-диммированием
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/rdr-648-150-w-power-factor-corrected-llc-power-supply-using-hiperpfs-4-and-hiperlcs
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует источник питания на 150 Вт с корректором коэффициента мощности и резонансным преобразователем LLC с ШИМ-регулировкой яркости для освещения. Основа — HiperPFS-4 (PFS7625H), HiperLCS (LCS702HG), CAPZero-2 и диод Qspeed X-Series (LXA03T600).
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Резонансный источник 150 Вт (LLC) с корректором мощности.
- ШИМ-регулировка яркости.
- HiperPFS-4 + HiperLCS + диод Qspeed.
- Для освещения.
- Файлы: схема, инженерный отчёт.

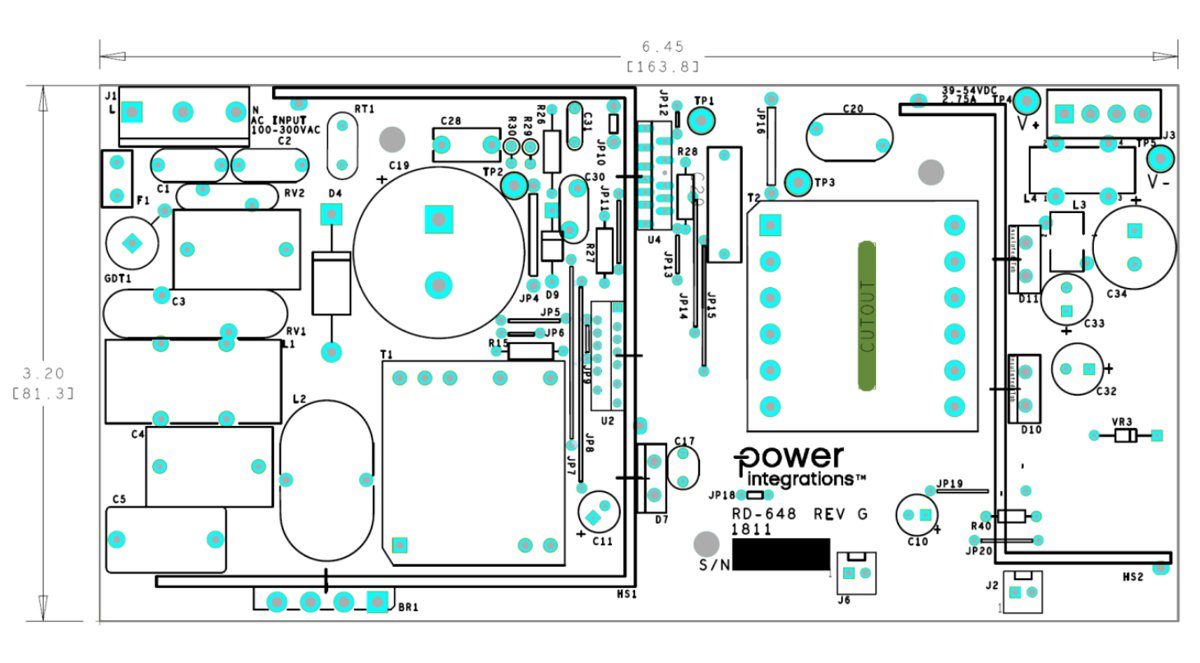

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
