RIDGECON — плата контроля питания, связи и GPS на ESP32 (топливомер MAX17043, RS-485, NEO-6M)

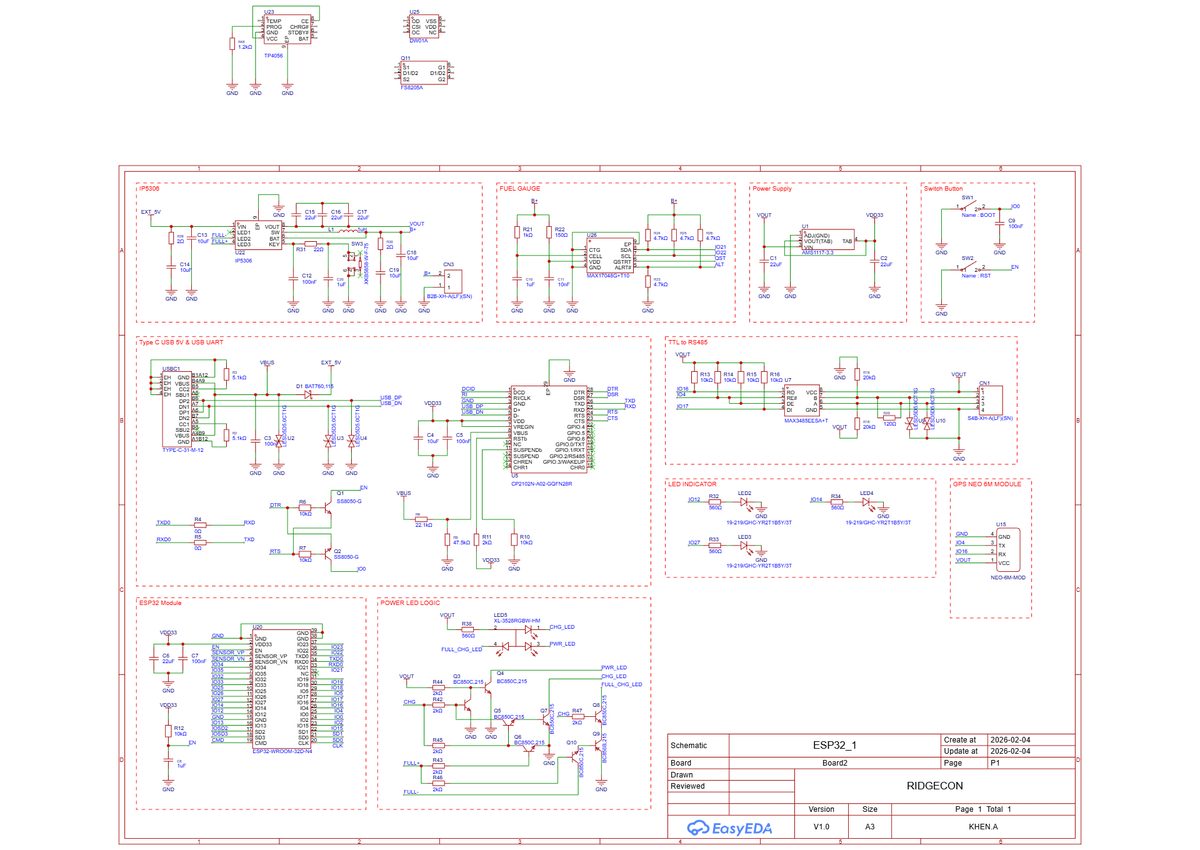

Плата на модуле ESP32 с дополнительными узлами: топливомер (fuel gauge), приёмопередатчик TTL↔RS-485 и GPS-модуль NEO-6M. Объединяет управление питанием, связь и отображение для мониторинга и управления оборудованием. Подходит для устройств с батарейным питанием, требующих последовательной связи и отслеживания местоположения. Лицензия GPL 3.0.

Функции: управление питанием и зарядка на IP5306; топливомер MAX17043 для контроля заряда аккумулятора (SOC); интерфейс RS-485 на MAX3485EESA+T для надёжной дифференциальной связи (промышленные и дальние применения); GPS-позиционирование на NEO-6M; светодиодная индикация статуса (зарядка, полный заряд) и кнопки (сброс, вкл/выкл).

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/alcantarakhen27/ridgecon
