rPET Machine — плата управления экструдером филамента из PET (24 В)

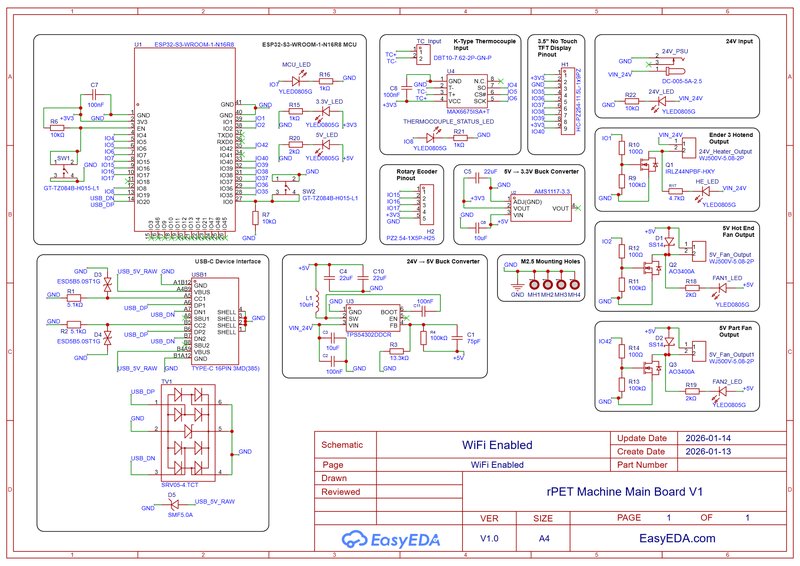

Плата для RP-EX1 (rPET Machine) — открытой системы экструзии филамента из переработанного PET, превращающей выброшенные PET-бутылки и остатки филамента в качественную нить 1,75 мм для 3D-печати. Плата служит центральным узлом управления и питания процесса экструзии, объединяя управление нагревателем, драйвер мотора, тепловой мониторинг и охлаждение в компактной обслуживаемой конструкции.

Плата обеспечивает стабильное регулирование температуры удлинённого сужающегося плавильного канала, где полоски PET-бутылок постепенно размягчаются и равномерно текут. Такой контролируемый нагрев критичен для снижения резких фазовых переходов и получения равномерного диаметра нити.

Управление ведётся с замкнутым контуром температуры для стабильных условий нагрева; плата управляет несколькими вентиляторами охлаждения, снижая перегрев соседних механических узлов. Пользовательский интерфейс — 3,5" TFT-дисплей и поворотный энкодер: показ температуры, статуса и настроек, интуитивная навигация и правка параметров без внешнего компьютера.

Плата рассчитана на домашние и учебные системы переработки филамента, где важны надёжность, наглядность обратной связи и простота использования. Питание — от 24 В постоянного тока. Открытая модульная конструкция позволяет менять интерфейс, логику управления и периферию.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/zkelvin80778/rpet-machine-main-board-v1
