Sambas — трёхфазный контроллер-инвертор на JY01A (2 платы)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- paskal666666
- Лицензия
- Public Domain
Источник
https://oshwlab.com/paskal666666/sambas
Лицензия: Public Domain · атрибуция автора
Трёхфазный контроллер-инвертор, состоящий из двух плат: основной и дополнительной.

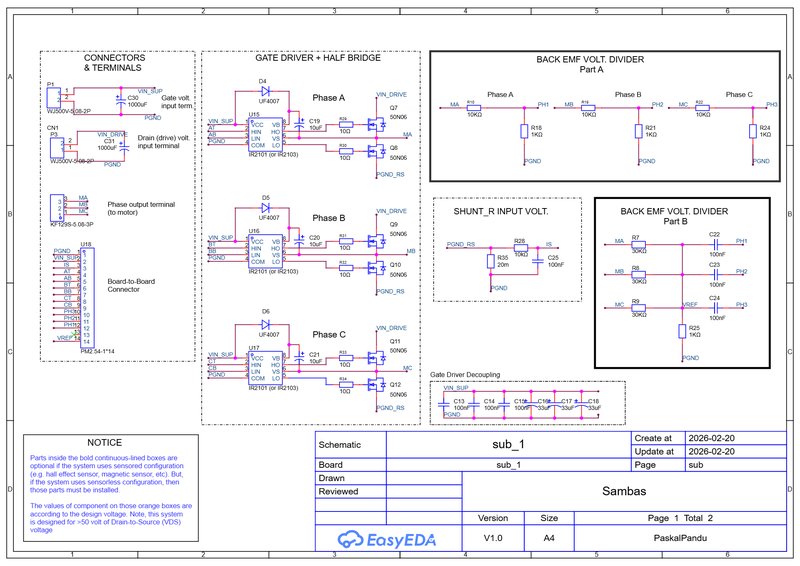

Основная плата — управляющая: генератор фаз на JY01A и контур обратной связи на компараторе LM339. Дополнительная плата содержит драйверы затворов и силовые MOSFET. Номиналы компонентов приведены на схеме проекта.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/paskal666666/sambas
