Введение в SnailHeater

####

Цель этого проекта с открытым исходным кодом — создать паяльную станцию с открытым исходным кодом, подходящую для мейкеров, чтобы иностранцы тоже могли пользоваться китайской паяльной станцией с открытым исходным кодом! * Многофункциональная паяльная станция, сокращённо snail station. Нагревательный столик (плата), термовоздушная станция, паяльник T12/C245, регулируемый источник питания — комплексное управление. В этом проекте присутствует высокое напряжение 220V, будьте осторожны, ответственность за последствия несёте вы сами.

• Адрес этого проекта https://github.com/ClimbSnail/SnailHeater (на github самая актуальная информация)
• Или https://gitee.com/ClimbSnailQ/SnailHeater (на gitee не самая новая версия, только для предпросмотра)
• Проект контроллера предыдущего поколения https://github.com/ClimbSnail/HeatPlatform_SMT (бюджетный вариант)

Этот проект разработан на основе модулей ESP32S2. Одновременно он может управлять нагревательной платой, термовоздушной станцией, различными паяльниками и цифровым регулируемым источником питания. Проект будет постоянно совершенствоваться и не будет оставлен незавершённым. Чтобы предотвратить перепродажу «солёной рыбой» на более позднем этапе, предоставляется только простое демо, основной исходный код не является открытым, а DIY-энтузиасты могут бесплатно получить два кода активации.

Кроме того, для полноценного использования аппаратных ресурсов включены двухканальный осциллограф (частота дискретизации 2M), генератор сигналов и высокоточный импульсный выход (может использоваться для аппаратов точечной сварки). Помимо этого, будут добавлены часы с блокировкой экрана и другие суперфункции.

##

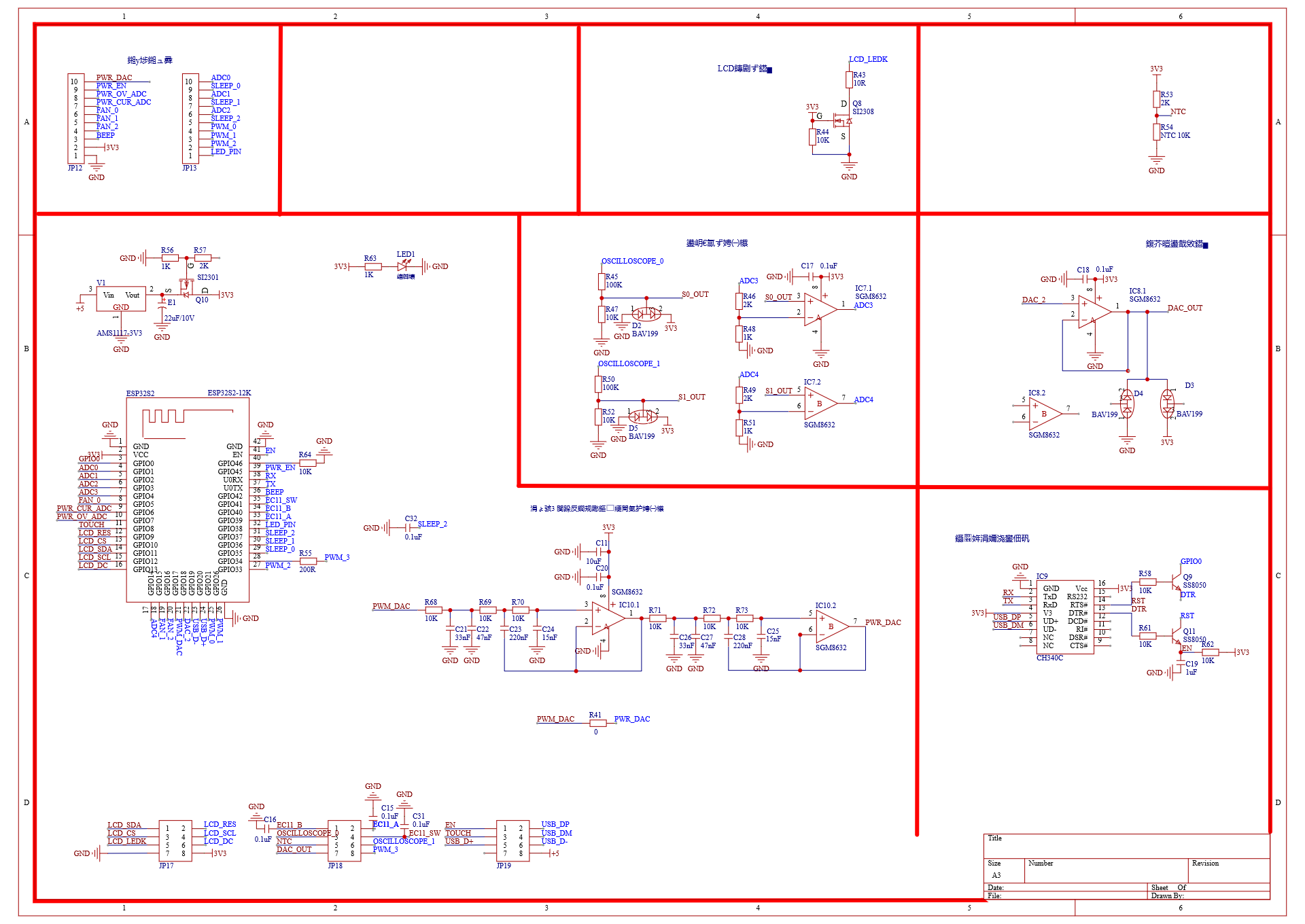

Этот проект разрабатывается с начала 2022 года.Весь процесс выполнялся с использованием инструментов проектирования AD, написания кода в vscode и нескольких видов программного обеспечения.В июле 2022 года была завершена первая версия схемы паяльной станции, были раскрыты схемы всех аппаратных решений, а также исходный код программы, полностью работоспособной на раннем этапе.Однако из-за того, что для трассировки печатной платы не использовался LCEDA, несовместимость импорта файлов AD в LCEDA на раннем этапе привела к множеству скрытых проблем, и в итоге проблемный проект пришлось удалить из LCEDA и в конце концов перенести в группу для публичного распространения.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/snail-table-soldering-table-sold
