🌿 SprinklerBoy – Полный контроль вашего сада умным способом

SprinklerBoy — это контроллер умной системы полива нового поколения, построенный на мощном ESP32 с встроенной поддержкой Ethernet. Независимо от того, автоматизируете ли вы домашний сад, теплицу или профессиональную систему полива, SprinklerBoy обеспечивает надёжную работу, высокую расширяемость и полный контроль — прямо из коробки.

💡 Основные возможности

SprinklerBoy — это полностью интегрированная система умного управления поливом на базе ESP32-WROOM-32UE с встроенной поддержкой Ethernet LAN8720A. Разработанный для надёжного, гибкого и эффективного полива, проект поддерживает:

• До 8 электромагнитных клапанов полива с управлением переменным током
• Множество цифровых и аналоговых входов
• Расширение через I2C
• Надёжная защита от перенапряжений

Основные аппаратные возможности

• Микроконтроллер ESP32: Wi-Fi + Ethernet (PHY LAN8720A) с поддержкой внешней антенны
• 8 выходов TRIAC: управление до 8 электромагнитными клапанами полива через оптически изолированные TRIAC (MAC97A8)
• Защита входов:
• Защита от перенапряжений (SMBJ43CA)
• Обратные диоды (SS34)
• Предохранители на цепях управления и питания

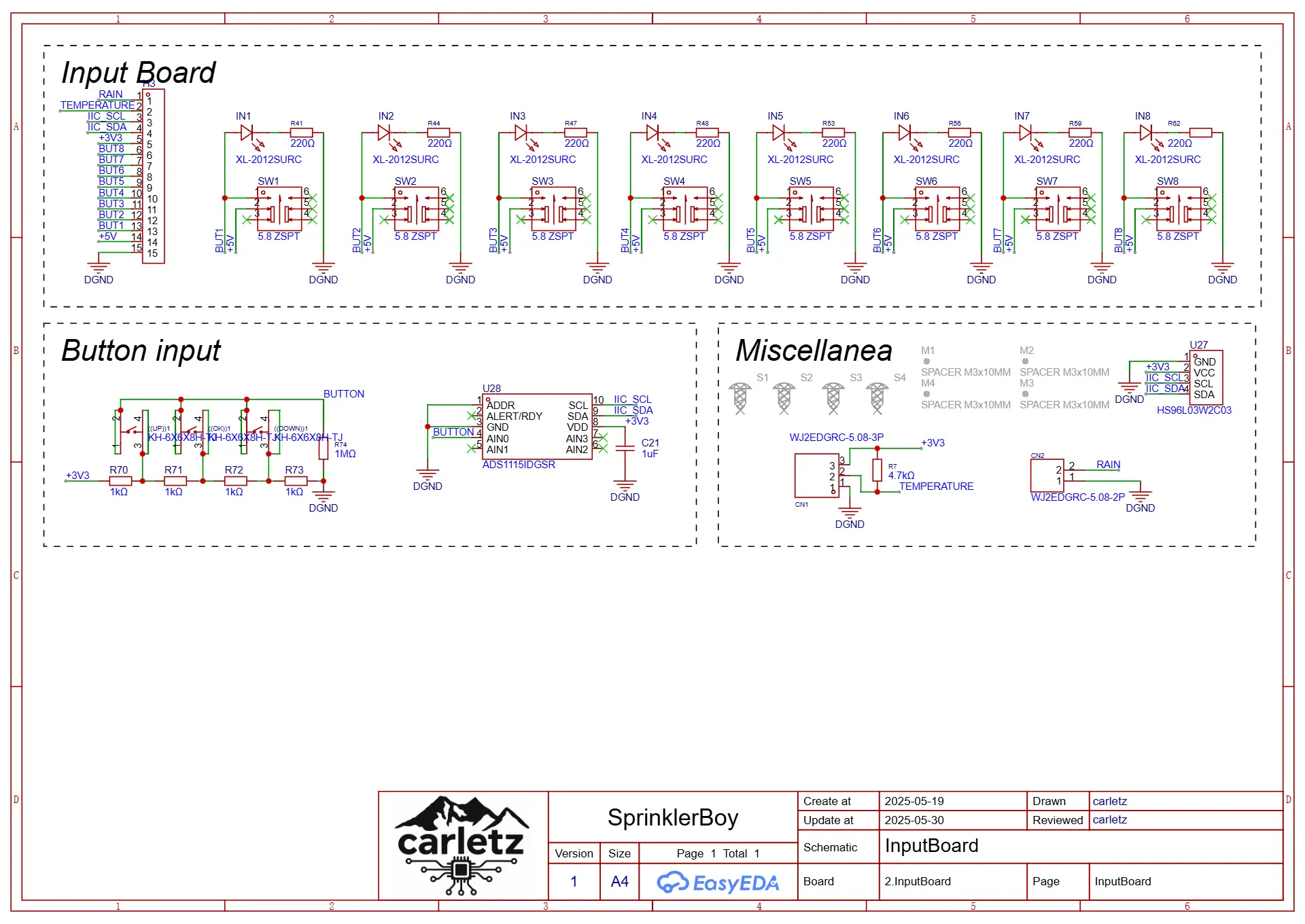

• Многофункциональные входы:
• 1 сухой контакт (например, датчик дождя, внешние переключатели)
• 8 локальных физических кнопок
• 1 аналоговая клавиатура через I2C (через ADS1115)
• Датчики температуры и дождя через I2C

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/carletz.slug/sprinklerboy
