Электрический нагреватель-фумигатор от комаров на STC8G1K08

Видео на B station: https://www.bilibili.com/video/BV1h14y1B7TA/

1. Описание проекта

1. Электрический нагреватель жидкости от комаров на базе STC8G1K08 в качестве основного управляющего элемента и с использованием углеродно-плёночных резисторов в качестве нагревательного элемента.

2. Поддержка входа Type-C 5V и кабеля C to C.

3. По сравнению с традиционными электрическими фумигаторами от комаров стоимость PTC-нагревательных пластин ниже.

4. Может питаться от повербанка и обладает определённой портативностью, что удобно для использования на улице.

5. Общая стоимость аппаратной части низкая, схемотехника простая, и её легко воспроизвести.

2. Принцип работы аппаратной части

Принцип работы традиционных электрических фумигаторов от комаров:

Принцип работы традиционных электрических фумигаторов на рынке основан на управлении самофиксирующимся переключателем, использующим PTC-нагревательные пластины для поддержания постоянной температуры. За счёт нагрева деревянного волокнистого стержня-фитиля электрического фумигатора жидкость от комаров из флакона испаряется в воздух.

Аппаратный принцип работы этого проекта:

1. Используется эффект Джоулева нагрева: когда ток проходит через последовательный резистор, ток совершает работу и потребляет электрическую энергию, выделяя тепло.

2. Используется PWM для управления P-канальным MOS-транзистором AO3401, чтобы управлять нагревом и его прекращением.

3. Управление постоянной температурой осуществляется через NTC-термистор, и мощность нагрева снижается при достижении заданной температуры (105°C).

4. Используется управление кнопочным переключателем и светодиод в качестве индикатора состояния.

3. Принцип измерения температуры

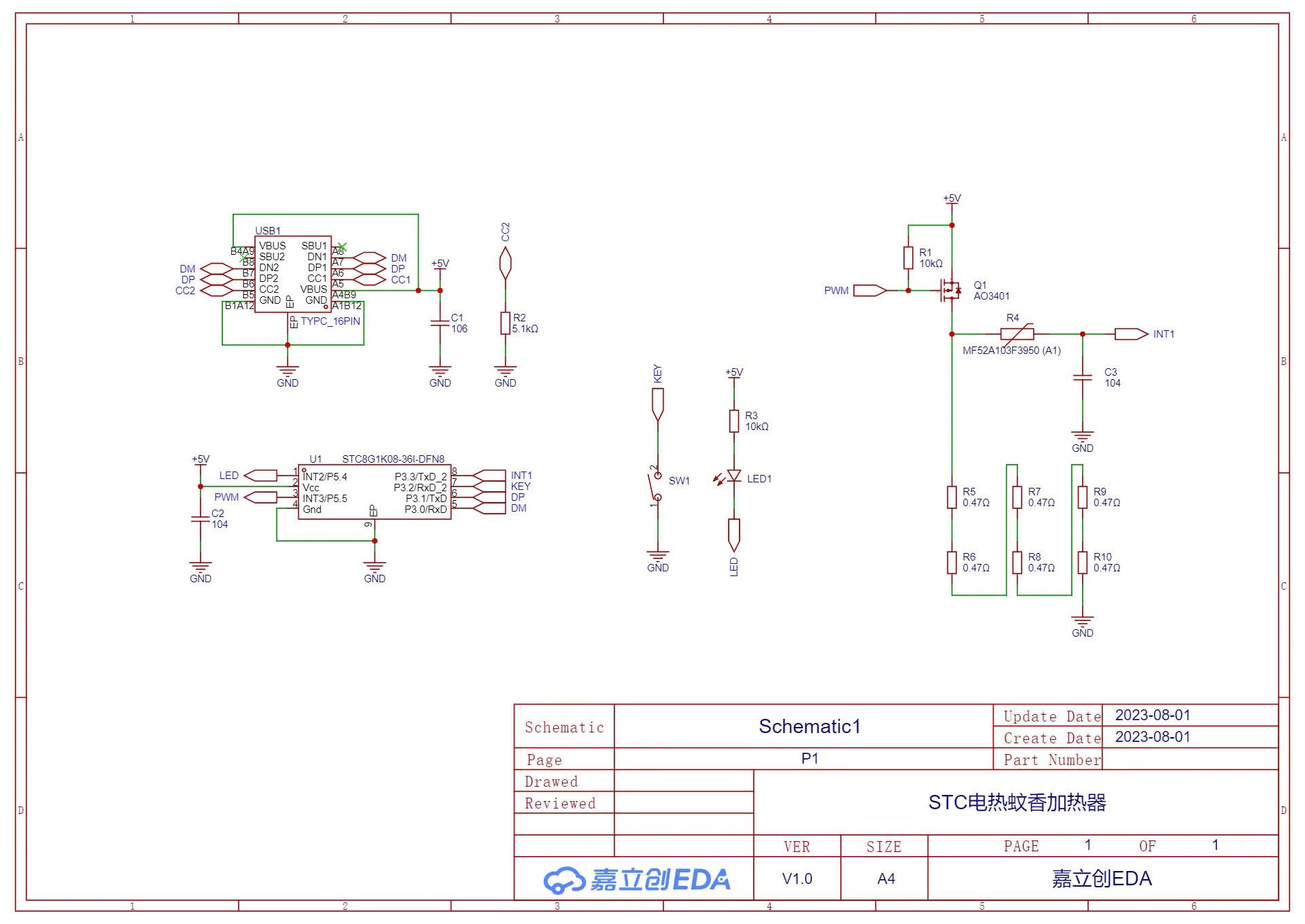

Схема управления и измерения температуры показана на рисунке выше. В данном случае левую сторону резистора NTC можно рассматривать как двухтактный выход с уровнем 0V или 5V.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/stc-electric-mosquito-repellent-
