Сверхкомпактное зарядное устройство 45 Вт USB Power Delivery 3.0
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-600-45-w-ultra-compact-usb-pd-30-power-supply-using-innoswitch3-pro-powigan-and-labs-vp302-controller
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует сверхкомпактное зарядное устройство для мобильных телефонов на 45 Вт с поддержкой USB Power Delivery 3.0. Основа — InnoSwitch3-Pro с ключом на нитриде галлия (INN3379C-H302) и контроллер VIA Labs VP302.
Вход 90–265 В переменного тока; выходы 5 В/3 А, 9 В/3 А, 15 В/3 А, 20 В/2,25 А.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Сверхкомпактное зарядное устройство 45 Вт USB Power Delivery 3.0.
- Ключ на нитриде галлия InnoSwitch3-Pro.
- Выходы до 20 В / 2,25 А, вход 90–265 В AC.
- Контроллер VIA Labs VP302.
- Файлы: схема, инженерный отчёт.

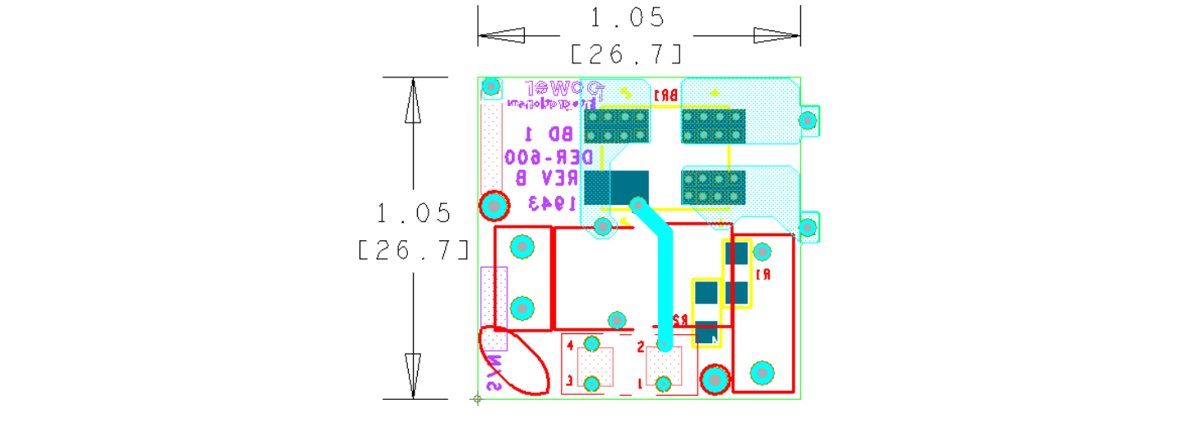

Печатная плата
