Сверхкомпактный источник питания 60 Вт для ноутбуков

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-943-60-w-general-purpose-notebook-pc-power-supply-powigan-innoswitch4-cz-clampzero

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует сверхкомпактный обратноходовой источник питания на 60 Вт для ноутбуков и общего назначения. Основа — активный обратноходовой ключ InnoSwitch4-CZ со встроенным транзистором на нитриде галлия, синхронным выпрямлением и обратной связью FluxLink, и ClampZero.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Сверхкомпактный источник питания 60 Вт.
Активный обратноходовой ключ на нитриде галлия InnoSwitch4-CZ + ClampZero.
Синхронное выпрямление, обратная связь FluxLink.
Для ноутбуков и общего назначения.
Файлы: схема, инженерный отчёт.

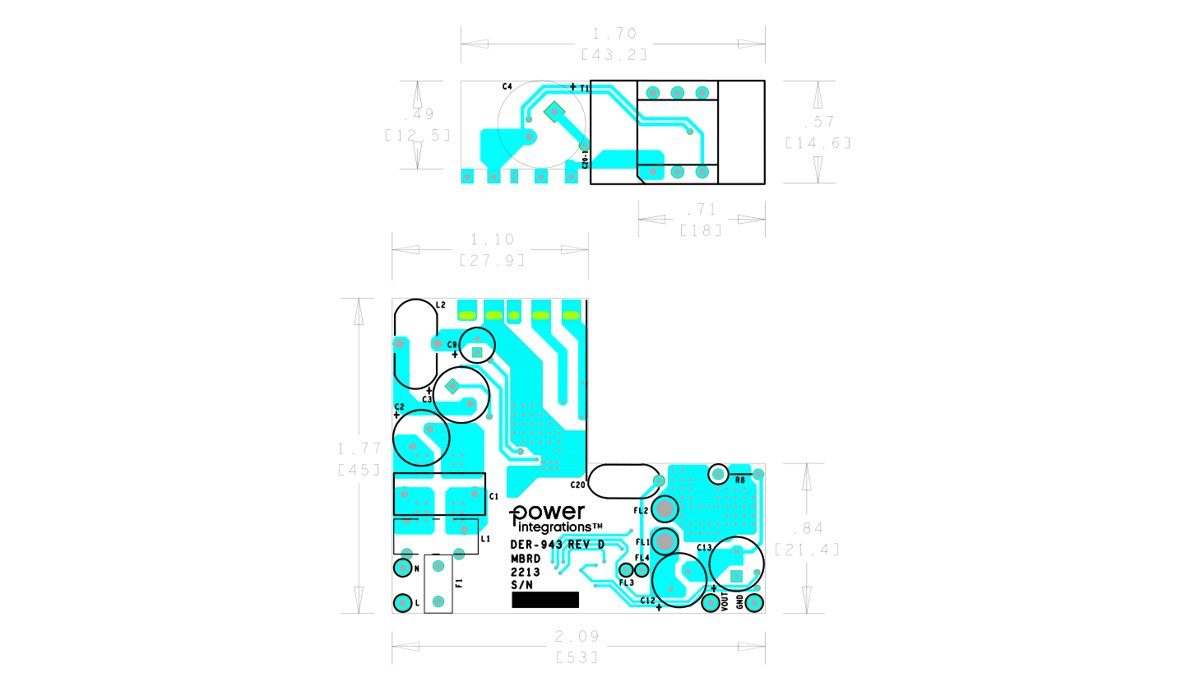

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
