Сверхкомпактный источник питания 72 Вт для промышленности и бытовой техники

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-931-72-w-power-supply-using-innoswitch4-cz-clampzero-mine-cap

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует сверхкомпактный источник питания (зарядное устройство/адаптер) на 72 Вт для бытовой техники и промышленных применений. Основа — активный обратноходовой ключ InnoSwitch4-CZ с транзистором на нитриде галлия (INN4074C-H185), ClampZero и MinE-CAP.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Сверхкомпактный источник питания 72 Вт.
Активный обратноходовой ключ на нитриде галлия InnoSwitch4-CZ.
ClampZero + MinE-CAP.
Для промышленности и бытовой техники.
Файлы: схема, инженерный отчёт.

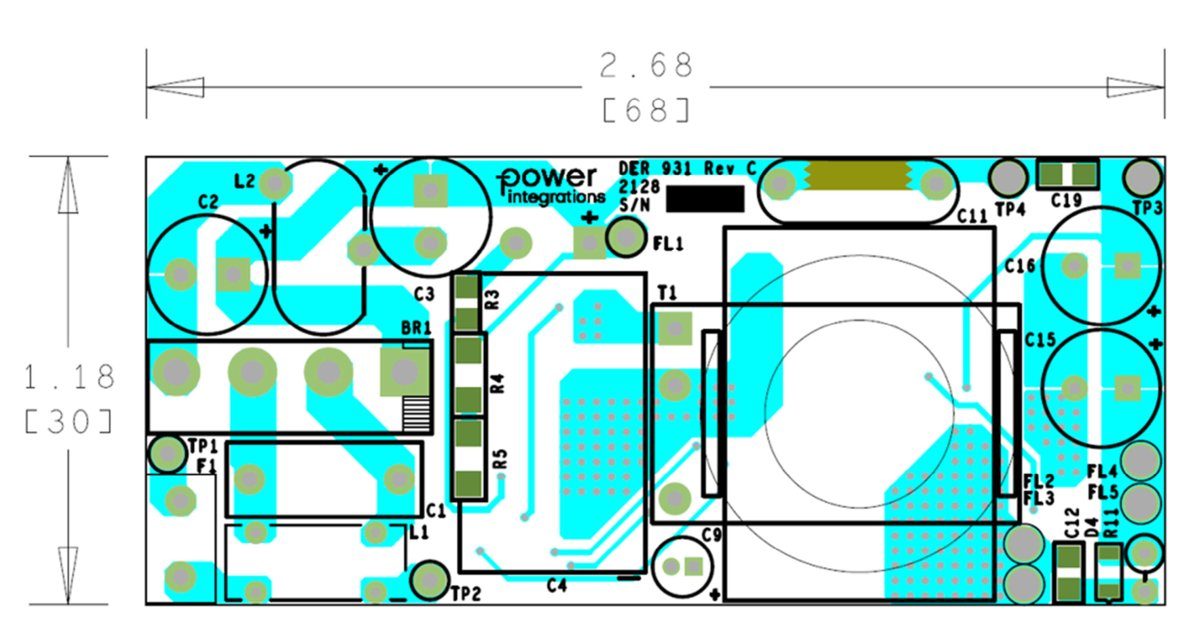

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
