Светодиодный драйвер 150 Вт с регулировкой яркости тремя способами
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-1021-150-w-2-stage-boost-and-isolated-flyback-3-way-dimmable-led-ballast-using-hiperpfs-4-and-powigan-based-innoswitch4-qr
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует светодиодный драйвер (балласт) на 150 Вт по двухкаскадной схеме: повышающий корректор коэффициента мощности плюс изолированный обратноходовой преобразователь. Основа — HiperPFS-4 и InnoSwitch4-QR с ключом на нитриде галлия.
Регулировка яркости тремя способами (0–10 В, ШИМ 10 В, переменный резистор): выходной ток изменяется от 3,57 А до нуля для цепочки светодиодов 36–42 В. Высокий коэффициент мощности, низкие гармоники тока, малое число компонентов и высокий КПД.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Светодиодный драйвер 150 Вт.
- Двухкаскадная схема: корректор мощности + обратноходовой.
- Регулировка яркости 0–10 В / ШИМ / резистором.
- Ток 3,57 А…0 для цепочки 36–42 В.
- Высокий коэффициент мощности, низкие гармоники.
- Файлы: схема, инженерный отчёт.

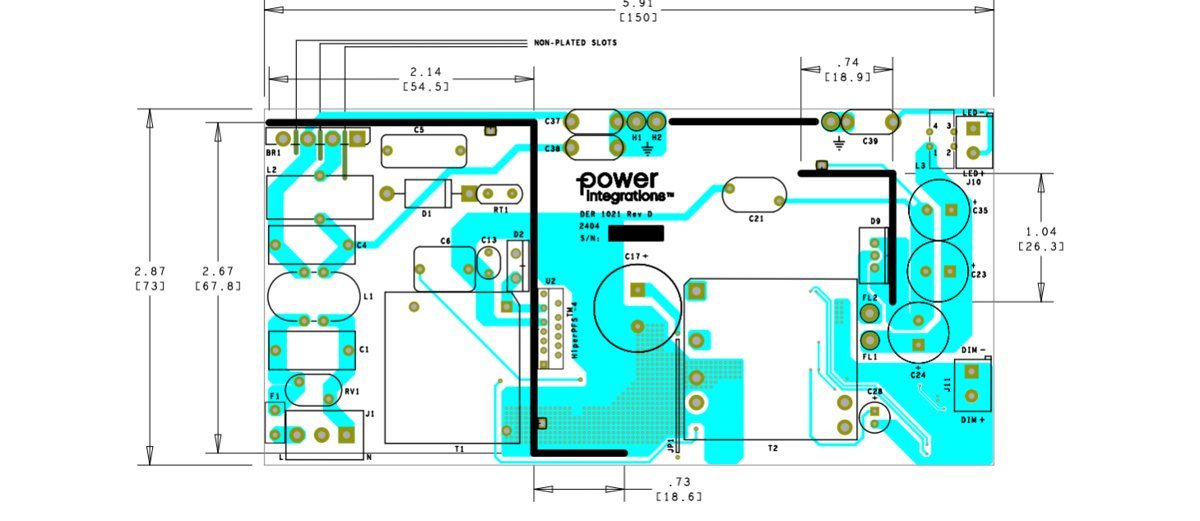

Печатная плата
