Светодиодный драйвер 29 Вт с регулировкой яркости по протоколу DALI

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-660-29-w-high-power-factor-isolated-flyback-led-driver-dali-dimming

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует изолированный обратноходовой светодиодный драйвер на 29 Вт с высоким коэффициентом мощности и регулировкой яркости по протоколу DALI. Основа — микросхема-ключ LYTSwitch-6 (LYT6067C).

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Светодиодный драйвер 29 Вт.
Регулировка яркости по протоколу DALI.
Высокий коэффициент мощности.
Микросхема-ключ LYTSwitch-6.
Файлы: схема, инженерный отчёт.

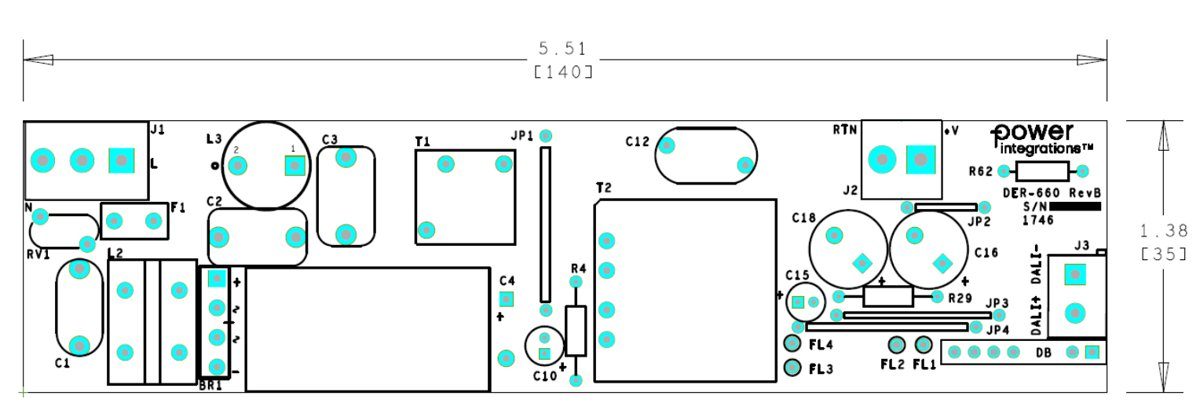

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
