Светодиодный драйвер 36 Вт без мерцания с корректором мощности
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-1094-36-w-non-dimmable-flicker-free-led-driver-switched-valley-fill-pfc-using-tinyswitch-5
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует изолированный светодиодный драйвер на 36 Вт (36 В / 1 А) без регулировки яркости и без мерцания, с корректором коэффициента мощности типа switched valley-fill. Основа — микросхема-ключ TinySwitch-5 (TNY5075K-H501).
Вход 100–277 В переменного тока, КПД 87 % при 230 В, гармоники тока менее 10 %, коэффициент мощности выше 0,92, мерцание менее 5 %.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Светодиодный драйвер 36 Вт (36 В / 1 А).
- Без мерцания, с корректором мощности.
- Микросхема-ключ TinySwitch-5.
- Вход 100–277 В AC, КПД 87 %.
- Коэффициент мощности > 0,92, гармоники < 10 %.
- Файлы: схема, инженерный отчёт.

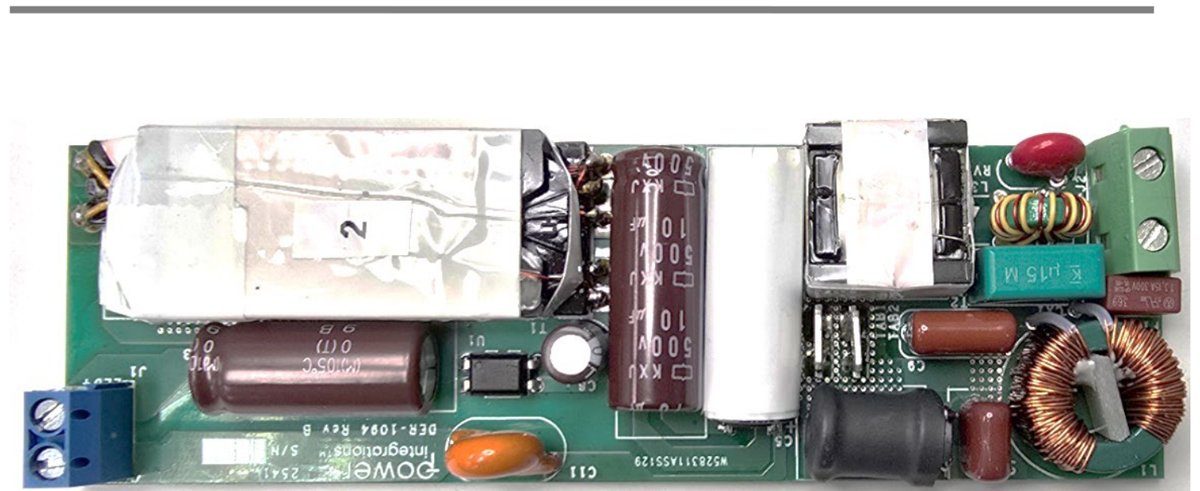

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
