Светодиодный драйвер 40 Вт с регулировкой яркости, без мерцания
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-1102-40-w-dimmable-flicker-free-isolated-flyback-led-driver-using-tinyswitch-5
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует изолированный обратноходовой светодиодный драйвер на 40 Вт с регулировкой яркости и без мерцания, с корректором коэффициента мощности типа switched valley-fill. Основа — микросхема-ключ TinySwitch-5 (TNY5075E).
Вход 120–277 В переменного тока, выход 36 В / 1,12 А. КПД выше 87 % при 230 В, гармоники тока менее 10 %, коэффициент мощности выше 0,92, мерцание менее 4 %.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).
Особенности
- Светодиодный драйвер 40 Вт с регулировкой яркости.
- Без мерцания, с корректором мощности.
- Микросхема-ключ TinySwitch-5.
- Вход 120–277 В AC, выход 36 В / 1,12 А.
- Коэффициент мощности > 0,92, мерцание < 4 %.
- Файлы: схема, инженерный отчёт.

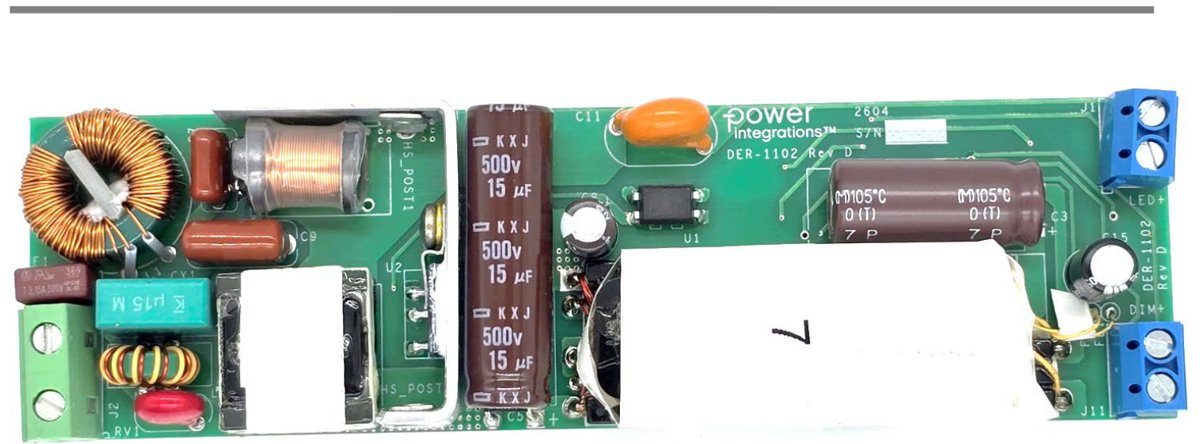

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
