Светодиодный драйвер 42 Вт с ШИМ-регулировкой яркости и корректором мощности

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-843-42-w-2-stage-boost-and-isolated-flyback-pwm-dimmable-led-ballast-using-hiperpfs-4-and-lytswitch-6

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует двухкаскадный светодиодный драйвер (балласт) на 42 Вт с изолированной ШИМ-регулировкой яркости (1–100 %): повышающий корректор коэффициента мощности плюс изолированный обратноходовой преобразователь. Основа — HiperPFS-4 (PFS7623C) и LYTSwitch-6 (LYT6067C).

Вход 198–265 В переменного тока, выход 30–42 В / 1 А.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Светодиодный драйвер 42 Вт.
ШИМ-регулировка яркости 1–100 %.
HiperPFS-4 + LYTSwitch-6.
Вход 198–265 В AC, выход 30–42 В / 1 А.
Файлы: схема, инженерный отчёт.

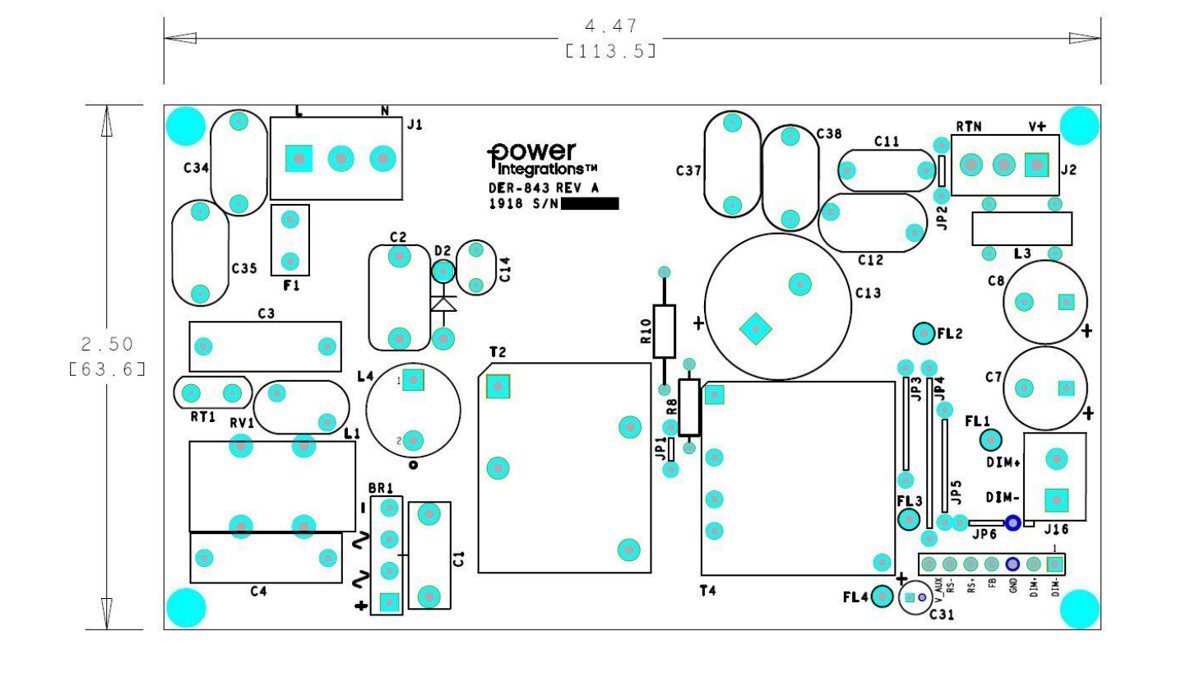

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
