Светодиодный драйвер 50 Вт с регулировкой яркости и цветовой температуры

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-847-50-w-2-stage-boost-and-isolated-flyback-3-1-dimmable-led-ballast-color-temperature-control

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует двухкаскадный светодиодный драйвер (балласт) на 50 Вт с регулировкой яркости тремя способами и выбором коррелированной цветовой температуры (CCT): повышающий корректор коэффициента мощности плюс изолированный обратноходовой преобразователь. Основа — HiperPFS-4 (PFS7623C) и LYTSwitch-6 (LYT6067C).

Вход 100–277 В переменного тока, выход 30–42 В / 1200 мА.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Светодиодный драйвер 50 Вт.
Регулировка яркости и цветовой температуры (CCT).
HiperPFS-4 + LYTSwitch-6.
Вход 100–277 В AC, выход 30–42 В / 1200 мА.
Файлы: схема, инженерный отчёт.

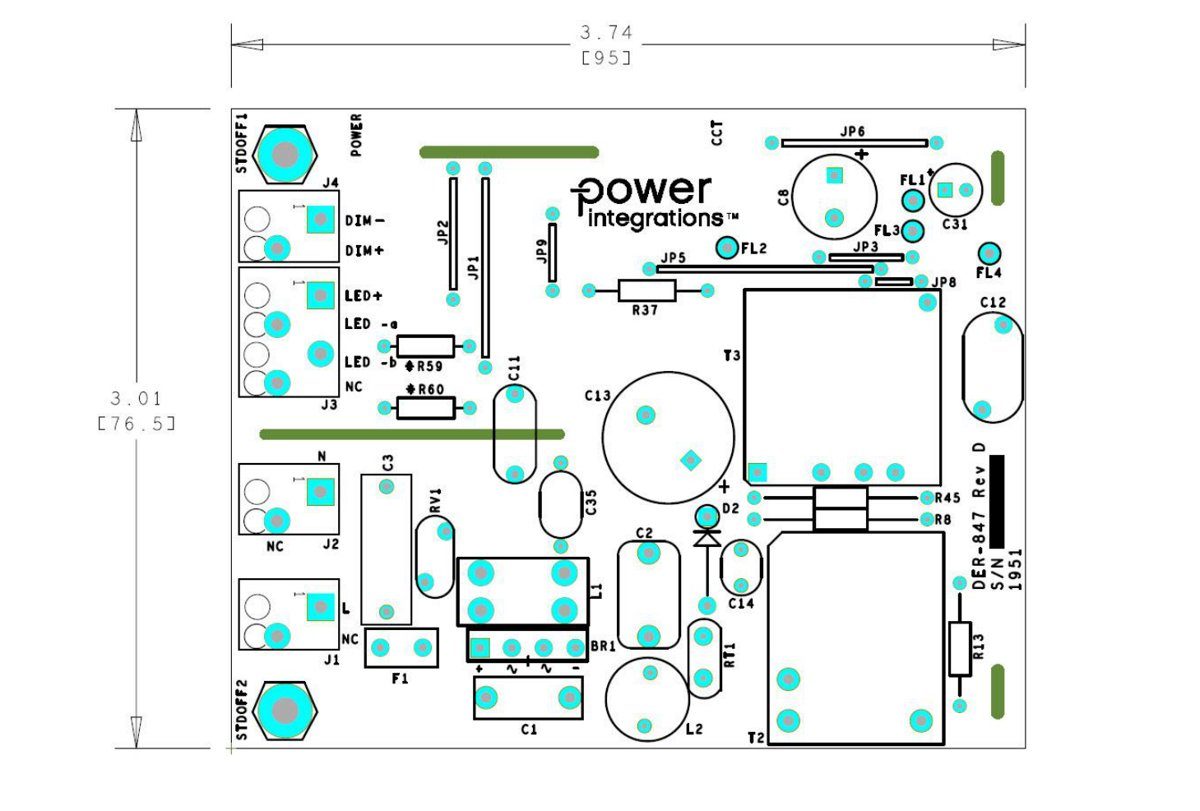

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
