Тестер DCC-декодеров для моделизма (настройка и диагностика декодеров модельной ж/д)

Плата-тестер DCC-декодеров: помогает настраивать и диагностировать декодеры для цифрового управления модельной железной дорогой (DCC). Лицензия CERN Open Hardware.

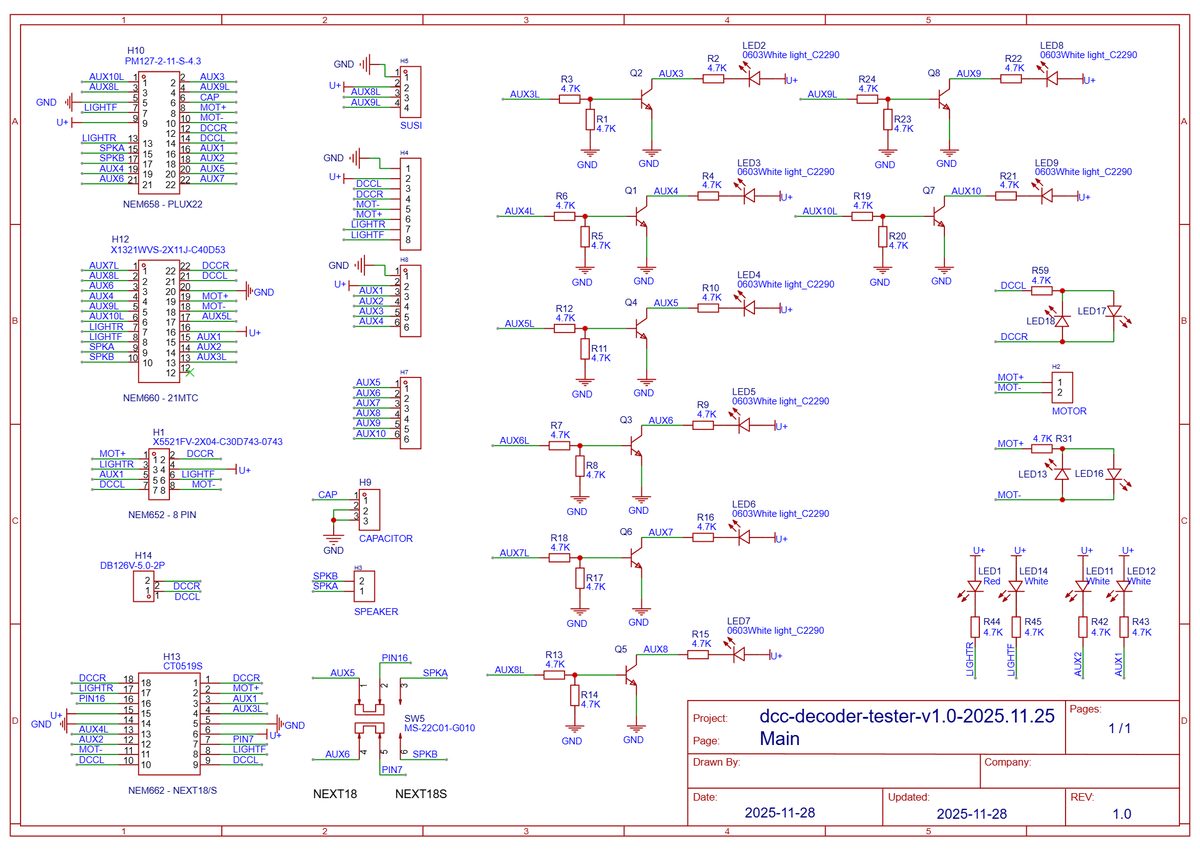

Плата — доработка проекта fiorinid/decoder-tester-3. Изменения: убран 6-контактный разъём декодера; винтовые клеммы 5 мм заменены на штырьки 2,54 мм; сокеты PLUX22, MTC21 и Next18 повёрнуты на 180° (декодеры не выступают); мотор и динамик подключены через штырьки 2×1 2,54 мм; оставлен один динамик; добавлен отдельный сокет конденсатора (для PLUX-декодеров). На нижней стороне платы — художественное оформление (эксперимент с полутоновым halftone-изображением на одноцветной шелкографии).

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/osman_pasha/dcc-decoder-tester-v1-0-2025-11-25
