Кратко о проекте

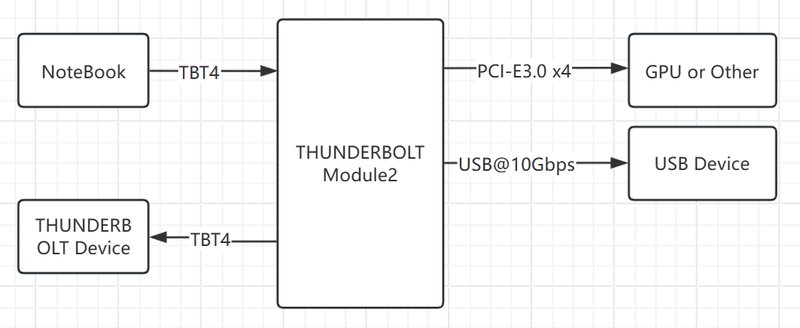

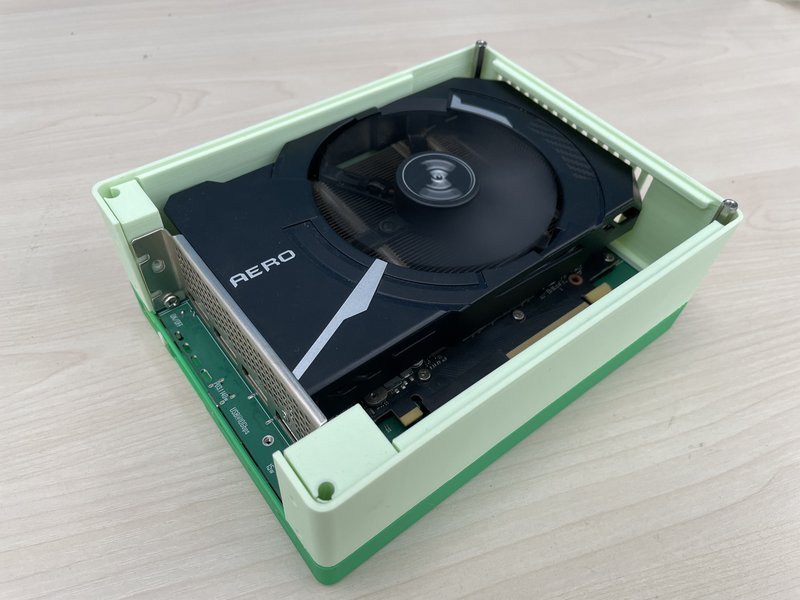

В проекте открывается бокс для внешней видеокарты с интерфейсом Thunderbolt 4 на контроллере JHL7440. Через Thunderbolt к ноутбуку подключается мощная десктопная видеокарта, повышая его графическую производительность. В боксе есть схема зарядки PD3.1 — можно заодно заряжать ноутбук во время работы. Внутри также аккумуляторный блок с системой управления: при отключении внешнего питания он продолжает питать и бокс, и ноутбук пользователя, что избавляет от подвисаний в игре и потери данных при пропаже питания.

Лицензия

Проект под лицензией CC-BY-NC-SA 4.0. Пожалуйста, не используйте в коммерческих целях, при перепубликации указывайте источник.

Статус проекта

Проект публикуется впервые, это моя собственная разработка, наград в других конкурсах не получал. По состоянию на 25 марта 2024 года все параметры проекта реализованы и проверены. Помимо основного, добавлены схемы ИБП, зарядки PD3.1, интерфейс USB 10 Гбит/с, повышающе-понижающие преобразователи и прочее.

• Функция ИБП.
• Обратная зарядка PD3.1.
• Питание в широком диапазоне напряжений.

Параметры

Максимальная мощность видеокарты: 240 Вт.

Пропускная способность Thunderbolt: 32 Гбит/с.

Макс. мощность обратного питания по порту PD: PD3.1, 140 Вт.

Макс. мощность обратного питания по порту Thunderbolt: PD3.0, 60 Вт.

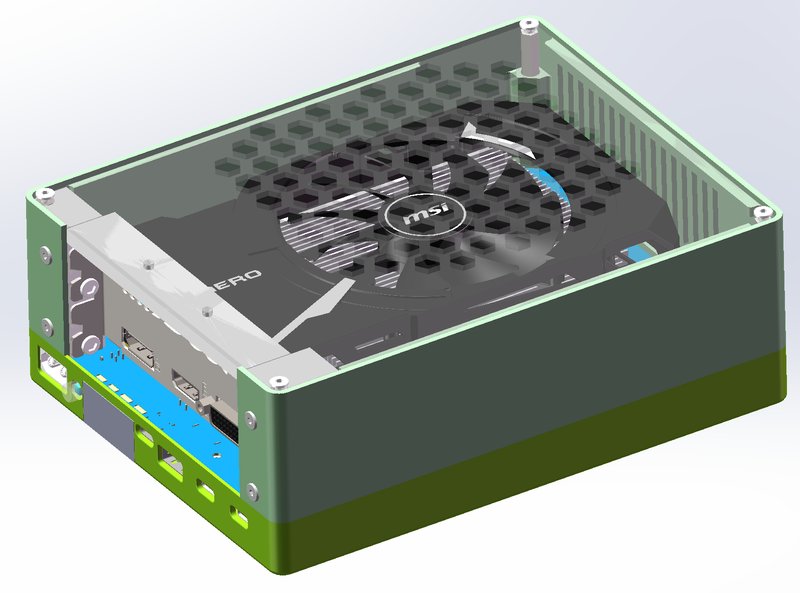

Размеры: 190 × 148 × 68 мм.

Об устройстве

1. Аппаратная часть

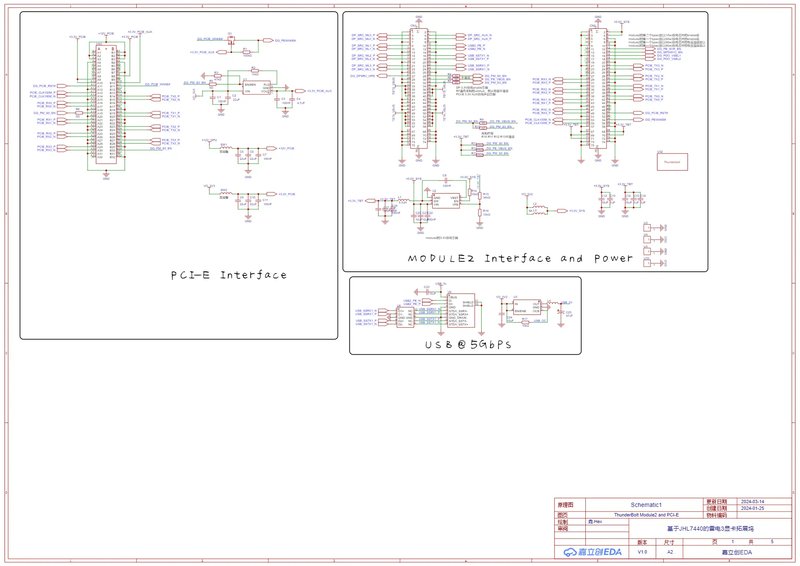

Схема разбита на две платы: материнская плата бокса отвечает за питание, высокоскоростной шлейф PCI-E и управление аккумулятором; вторая плата — за отображение параметров аккумулятора и сигнал при пропаже питания.

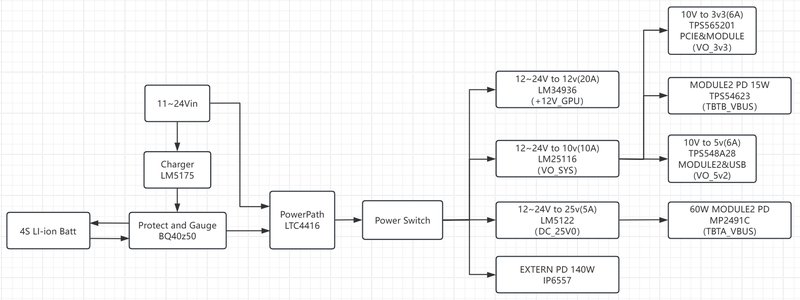

Питание системы работает в двух режимах. Первый — от внешнего адаптера: вход 12–24 В слева, после входа разветвляется на два пути. Один идёт на зарядное устройство и через кулонометр BQ40z50 заряжает аккумулятор, второй — на схему PowerPath, которая проверяет, в норме ли основное питание. Второй режим — питание системы от аккумулятора: 4-баночный литий-ионный блок через кулонометр BQ40z50 входит в PowerPath, и, поскольку внешнее питание отключено, PowerPath открывает разрядный ключ аккумулятора и питает от него следующие каскады.

PowerPath переходит на аккумулятор, когда напряжение адаптера падает ниже 10,8 В, и возвращается к адаптеру, когда оно поднимается до 11,8 В.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/whole-network-first-lightning-4-
