Обзор

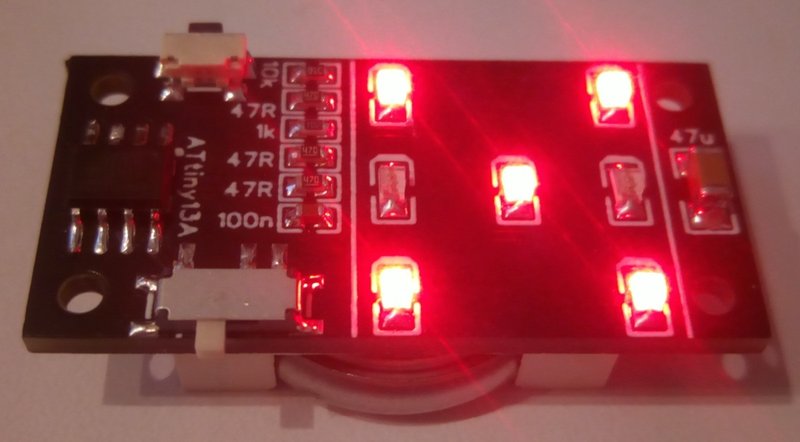

TinyDice — крошечный (35 × 17 мм) электронный игральный кубик на ATtiny13A.

• Видео (YouTube): youtu.be/Zr3TuCeP4eM
• Прошивка (GitHub): github.com/wagiminator/ATtiny13-TinyDice

Аппаратная часть

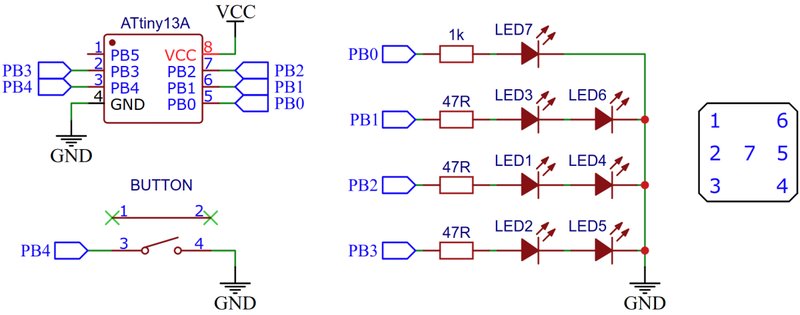

Подключение довольно простое.

В схеме использовано то, что противоположные пары точек на кубике всегда загораются вместе. Значит, ни мультиплексирование, ни charlieplexing не нужны. Однако напряжение питания должно быть минимум вдвое выше прямого напряжения светодиодов, поэтому применять стоит только красные светодиоды и перезаряжаемые литиевые аккумуляторы LIR2032.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/wagiminator/attiny13-tinydice
