Обзор

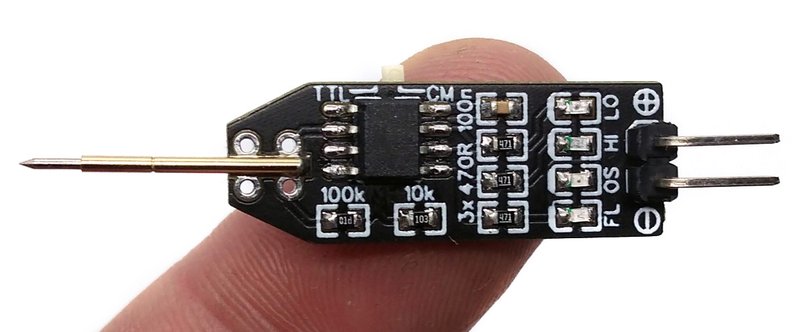

TinyProbe — очень простой логический пробник на 5 В для логики TTL и CMOS на базе ATtiny13a. Пробник различает высокий (HI), низкий (LO), плавающий (FL) и колеблющийся (OS) сигналы и показывает их четырьмя светодиодами.

• Видео (YouTube): youtu.be/mwY1OOxqLTI
• Прошивка (GitHub): github.com/wagiminator/ATtiny13-TinyProbe

Аппаратная часть

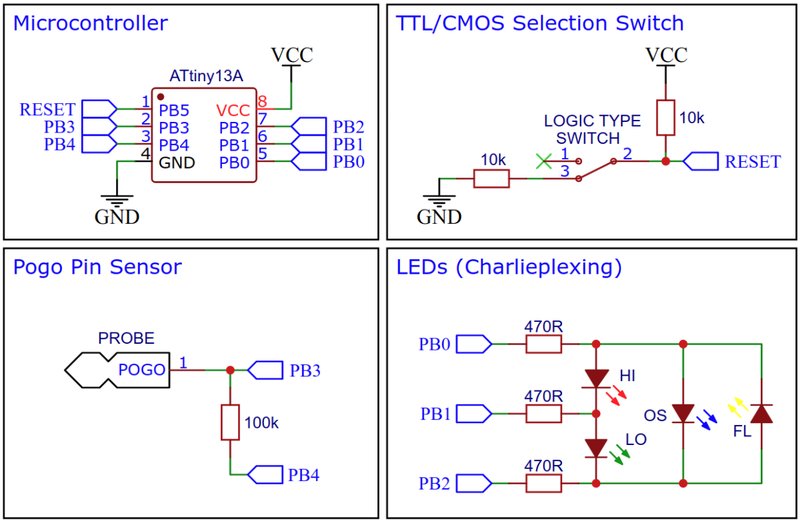

Базовое подключение показано ниже.

GND подключается к земле проверяемой платы, VCC — к 5 В. Чтобы устройство было максимально простым, защита входа не предусмотрена.

Программная часть

После настройки выводов GPIO, АЦП и прерывания по изменению состояния вывода проверки выполняются в главном цикле.
