TinyRemoteRF - Радиопульт 433 МГц на ATtiny13 и SYN115
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- wagiminator
- Лицензия
- CC-BY-SA 3.0
ArduinoLEDPowerDisplayBattery
Источник
https://oshwlab.com/wagiminator/attiny13-tinyremote-rf
Лицензия: CC-BY-SA 3.0 · атрибуция автора
Обзор

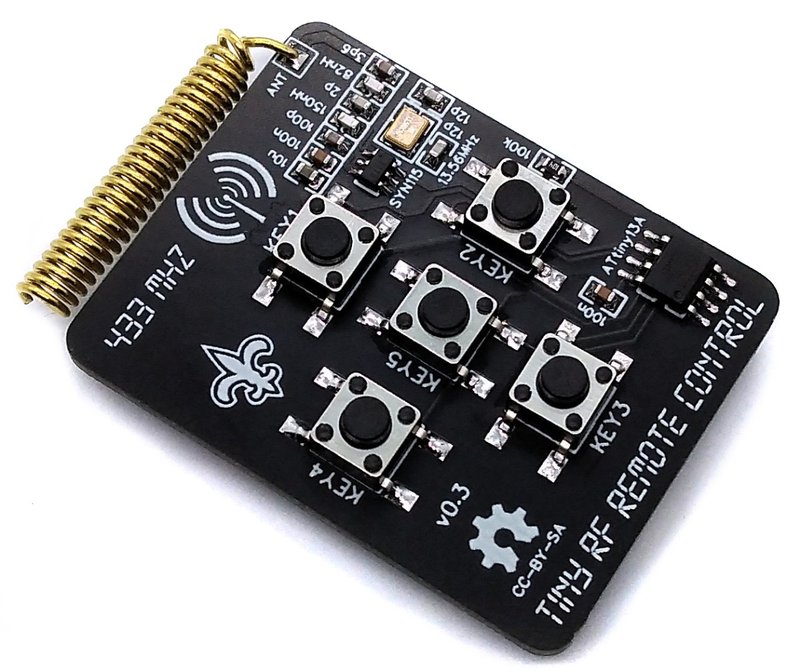

TinyRemoteRF — радиопульт на микроконтроллере ATtiny13A и передатчике ASK SYN115 с питанием от батарейки-таблетки CR2032.
- Прошивка (GitHub): github.com/wagiminator/ATtiny13-TinyRemoteRF
Аппаратная часть

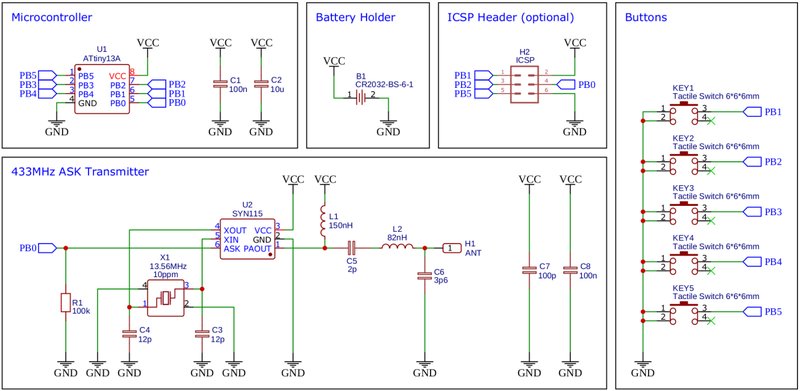

Подключение показано ниже.
Если нужны только четыре кнопки, KEY5 можно не паять и залить 4-кнопочную версию прошивки. Для всех пяти кнопок после заливки 5-кнопочной версии нужно отключить RESET на выводе PB5, прошив соответствующие фьюзы.
