1. Обзор

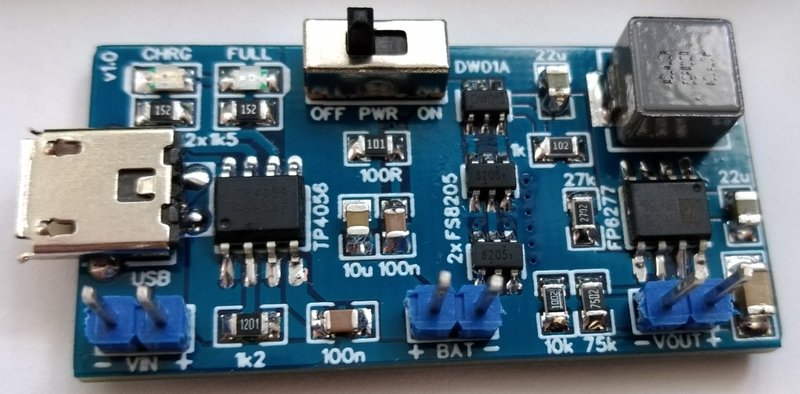

Зарядное устройство, защита и повышающий преобразователь 5 В / 3 А для литий-ионного аккумулятора. Используйте незащищённые аккумуляторы с низким внутренним сопротивлением, рассчитанные на ток разряда не менее 7 А! Подключайте аккумулятор короткими проводами 20 AWG или толще! При постоянном токе более 2 А приклейте радиатор на обратную сторону платы! Применяйте движковый выключатель, выдерживающий ток 6 А!

2. Принцип работы

Для заряда применён TP4056 (U1) — законченный линейный зарядник с постоянным током и постоянным напряжением для одиночных литий-ионных аккумуляторов. Напряжение заряда фиксировано на 4,2 В, а ток (до 1000 мА) задаётся одним внешним резистором (R3).

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/wagiminator/tp4056-lipo-charger-protector-power-booster_copy_copy
