Трёхканальный источник питания 13 Вт для шины 400 В электромобилей

Открытый проект со схемой, платой и документацией.

Карточка проекта

Автор: Power Integrations
Лицензия: Power Integrations reference design

Источник

https://www.power.com/design-support/design-examples/der-926q-13-w-triple-output-power-supply-400-v-bus-40-530-vdc-input-using-innoswitch3-aq

Лицензия: Power Integrations reference design · атрибуция автора

Описание

Референс-дизайн реализует трёхканальный источник питания на 13 Вт для тягового инвертора электромобилей с шиной 400 В. Основа — InnoSwitch3-AQ (INN3996CQ).

Вход 40–530 В постоянного тока; выходы 7,5 В / 1,3 А, 17 В / 0,14 А и −4 В / 0,14 А.

Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные трансформатора, разводка платы).

Особенности

Трёхканальный источник питания 13 Вт.
Для шины 400 В тяговых инверторов.
Микросхема-ключ InnoSwitch3-AQ.
Вход 40–530 В DC.
Файлы: схема, инженерный отчёт.

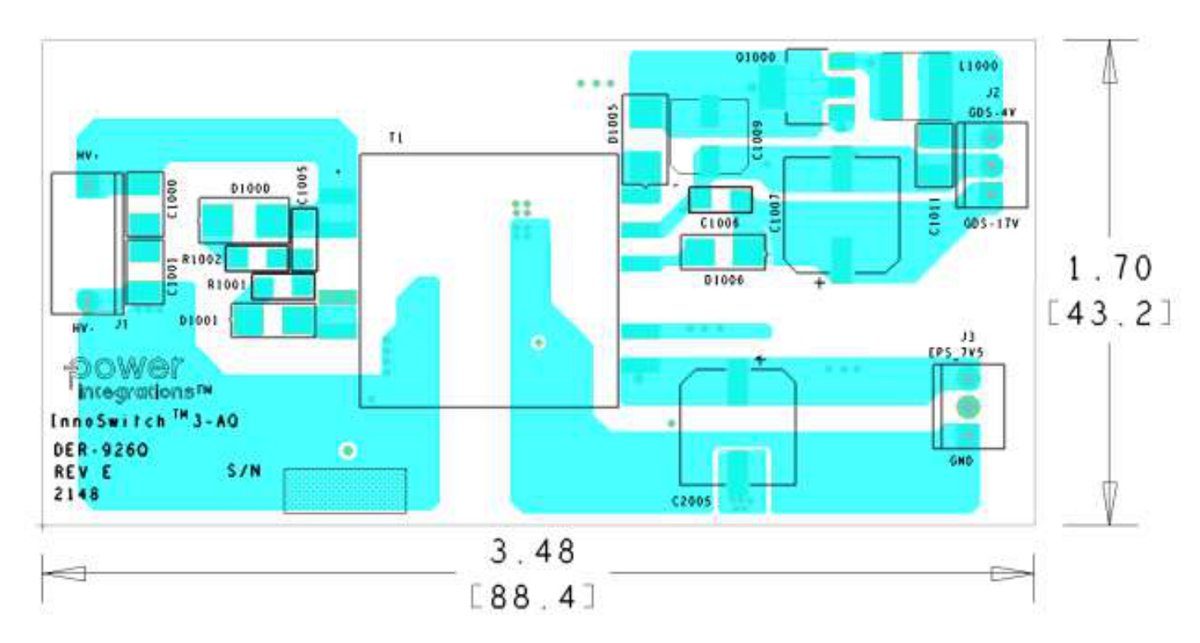

Печатная плата

Файлы проекта · состав документации

Электрическая схемаHTML

Инженерный отчёт (PDF)HTML
