Предисловие

Old Popsicle напоминает вам, что это устройство сложно в изготовлении, а стоимость материалов высока.

Изготовленное на этот раз устройство предназначено в основном для проверки функциональности и развлечения и не рассматривается для массового производства. Пожалуйста, учтите это.

Мне следует продолжить улучшать конструкцию различных частей, по крайней мере следующая версия будет выглядеть лучше этой. 😂

Демонстрация в реальности

Видео: https://www.bilibili.com/video/BV1n94y1p7ki/?spm_id_from=333.999.0.0

(В видео подробно представлены предыстория, конструкция, изготовление и демонстрация проекта)

Описание проекта

Соглашение об открытом исходном коде

Согласно соглашению GPL 3.0, код можно изменять по своему усмотрению. Сохраняйте открытость исходного кода и создавайте прекрасное сообщество, построенное собственными руками.

Поскольку проект содержит схему повышения напряжения на 400V, он в определённой степени опасен. Автор не несёт ответственности за любые негативные последствия, вызванные неосторожными действиями пользователя.

Функции проекта

1) Измерение окружающей температуры, влажности и информации об ориентации с проекцией их на HUD;

2) Он может измерять расстояние до объектов на близкой дистанции (в пределах 2 метров) и проецировать информацию о расстоянии на HUD;

3) Используя ESP32 CAM, его можно превратить в удалённый монитор;

4) С помощью дополнительного счётчика Гейгера реализована функция мониторинга радиации, обеспечивающая индекс радиации окружающей среды, а также имеется функция оповещения с проекцией на экран при превышении уровня радиации.

Инструкции по изготовлению

Необходимые материалы

TFT-дисплей

деталь

винт

гайка

Паяльник, термофен, мультиметр, регулируемый источник питания, 3D-принтер (опционально)

-

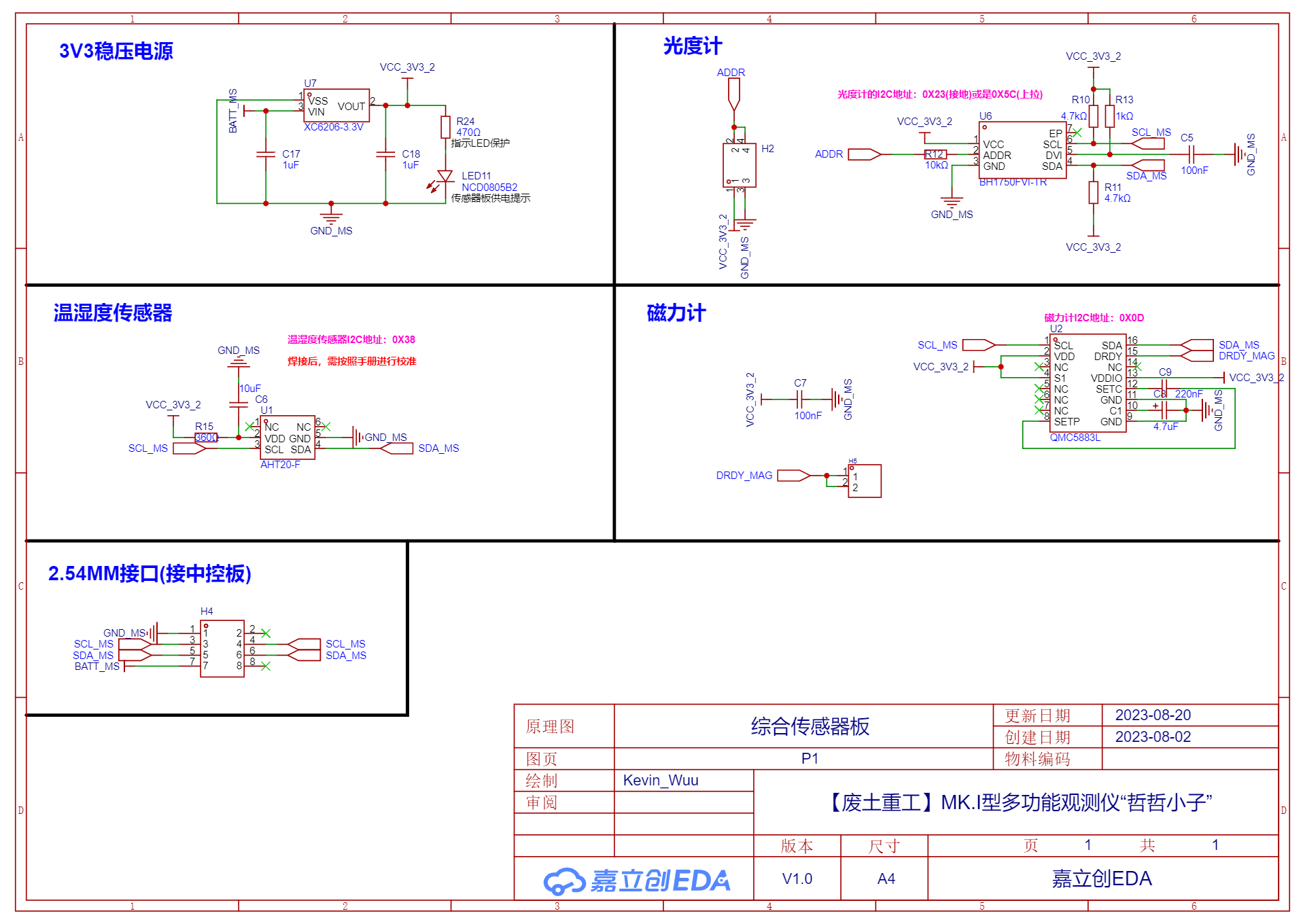

Электронная часть

Примечание: сенсорные микросхемы трудно паять, и есть требования к температуре пайки, оборудованию и технологии; можно использовать термофен на 240° с низкотемпературной паяльной пастой 183°, но лучше всего использовать ультранизкотемпературную паяльную пасту 138°.

Механическая часть

Черчение в SOLIDWORK.

Эстетический дизайн отсутствует, изготовление в стиле «пустоши» лишь подчёркивает грубость 😉.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/trial-multifunctional-observer-w
