Цифровые часы на осциллографической ЭЛТ (векторный дисплей)

Цифровые часы на электронно-лучевой трубке (осциллографической ЭЛТ) с электростатическим отклонением луча.

Осциллографическая ЭЛТ — устройство отображения на базе электронно-лучевой трубки, широко применявшееся в измерительных приборах для показа осциллограмм, графики и текста. Здесь такая трубка используется как дисплей, а изображение часов рисуется традиционным для осциллографа векторным (сканирующим) способом.

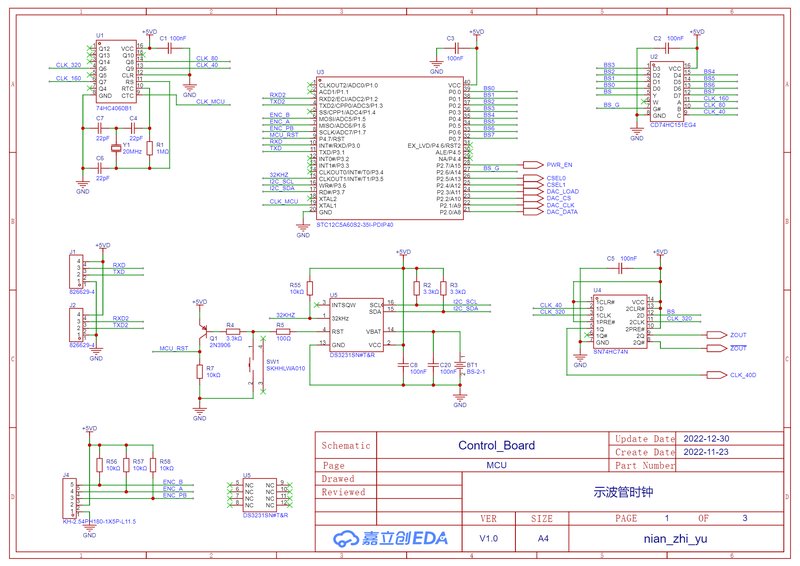

Проект выполнен в формате LCEDA (EasyEDA): отдельно плата драйвера и плата управления, добавлена 3D-модель трансформатора. Проверенные Gerber-файлы для изготовления приложены. Сборка и настройка требуют определённого опыта в электронике.

В качестве справочных материалов автор приводит ссылки на известные проекты «scope clock» (cathodecorner, oscilloclock и др.).

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/oscilloscope-tube-clock
