Цифровые часы с циферблатом в виде солнечных часов

Цифровые часы с циферблатом в виде солнечных часов.

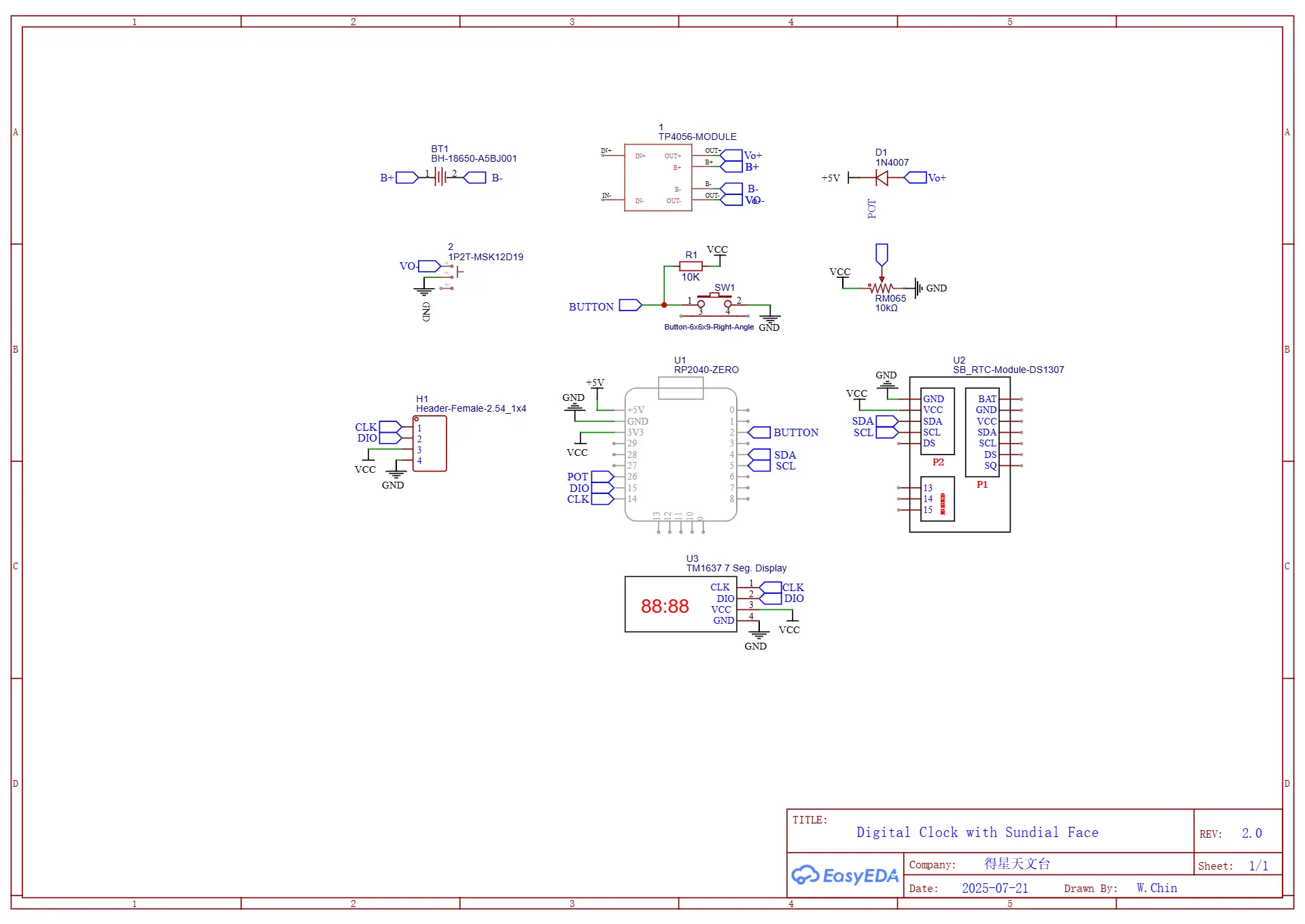

Цифровые часы работают на базе MCU RP2040-Zero + модуля RTC DS1307 + семисегментного дисплея TM1637.

Циферблат солнечных часов оснащён гномоном, изготовленным из нейлоновой стойки/распорки для печатной платы.

На печатной плате установлена тактовая кнопка без фиксации, выполняющая функцию кнопки настройки времени.

• Долгое нажатие кнопки более 1 секунды переключает в режим настройки часов.
• Настройте значение «час» коротким нажатием кнопки.
• После завершения настройки значения «час» долгое нажатие кнопки более 1 секунды переключает в режим настройки минут.
• Настройте значение «минута» коротким нажатием кнопки.
• После завершения настройки значения «минута» долгое нажатие кнопки более 1 секунды возвращает в обычный режим часов. (При этом значение «секунда» часов автоматически сбрасывается на 00)

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/universe24/digital-clock-with-sundial-face
