uC_MB - Макетная плата-шилд для плат NUCLEO-64
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- matthiasleu
- Лицензия
- CC BY-NC-SA 4.0
STM32LEDUSB-CPowerDisplay
Источник
https://oshwlab.com/matthiasleu/uc_mb
Лицензия: CC BY-NC-SA 4.0 · атрибуция автора
Макетная плата-шилд, совместимая с платами NUCLEO-64 (разработана под MB1136, проверена с NUCLEO-F303RE).
- 32 цифровых ввода-вывода со светодиодами;
- 16 кнопок/переключателей;
- OLED-дисплей (I2C и SPI), Waveshare 1,5";
- беспаечная макетка (170 точек, 48×35 мм);
- 3 адресных светодиода NeoPixel;
- разъём I2C Grove (экосистема M5Stack).
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/matthiasleu/uc_mb

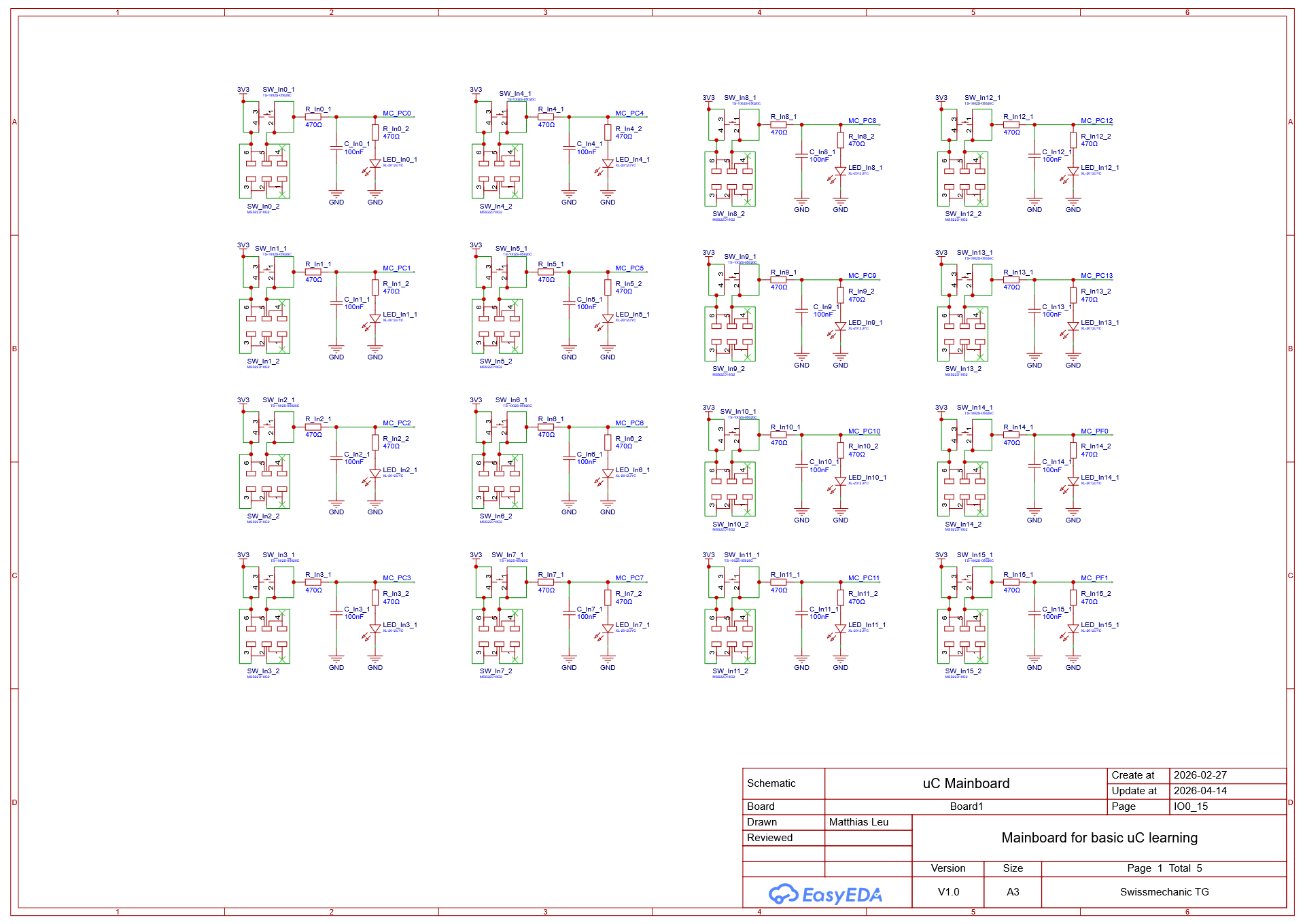

Схема и печатная плата
