UC3842 - Импульсный обратноходовой блок питания 12В 5А (60 Вт)
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- oshwhub.com
- Лицензия
- CC BY-NC-ND 3.0
LEDPower
Источник
https://oshwlab.com/oshwhub.com/uc3842-flyback-switching-power-s
Лицензия: CC BY-NC-ND 3.0 · атрибуция автора
Импульсный обратноходовой (flyback) блок питания на UC3842.
Расчётные параметры:
- вход: 220 В, 50 Гц (диапазон 85–265 В перем. тока);
- выход: 12 В, 5 А, 60 Вт;
- рабочая частота: 100 кГц;
- КПД: 80% (входная мощность 75 Вт).
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/uc3842-flyback-switching-power-s

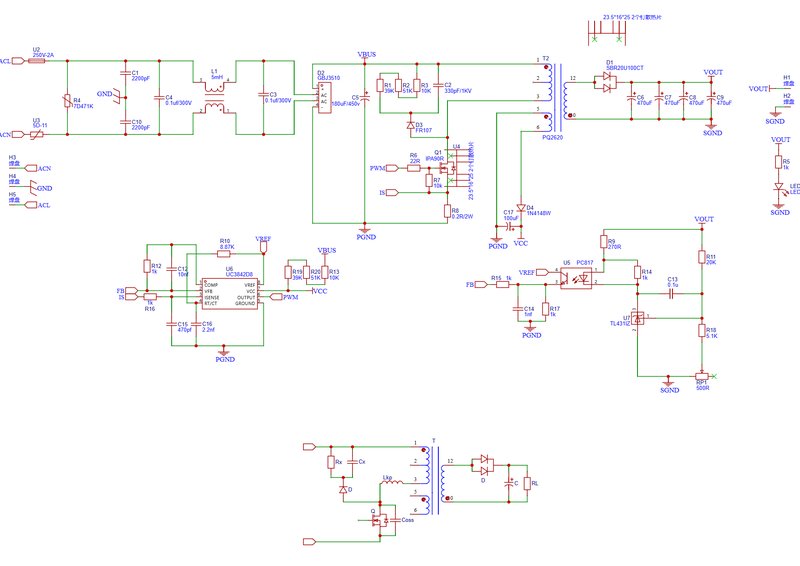

Схема и печатная плата
