Универсальная плата драйвера полного моста MOSFET на IR2110 (для инверторов DC→AC, до 4 N-MOSFET)

Компактная модульная плата драйвера полного моста (H-мост) MOSFET на микросхеме драйвера верхнего и нижнего плеча IR2110. Рассчитана на управление четырьмя N-канальными MOSFET в конфигурации H-моста — подходит для инверторов DC→AC, управления двигателями и мощной коммутации. Лицензия GPL 3.0.

В отличие от многих инверторов, объединяющих контроллер и силовую часть на одной плате, здесь каскад драйвера затворов отделён от контроллера. Такой модульный подход позволяет подключать любой внешний источник ШИМ — Arduino, STM32, ESP32, DSP, FPGA или специализированный SPWM-контроллер, — делая систему гибкой, многоразовой и легко модернизируемой.

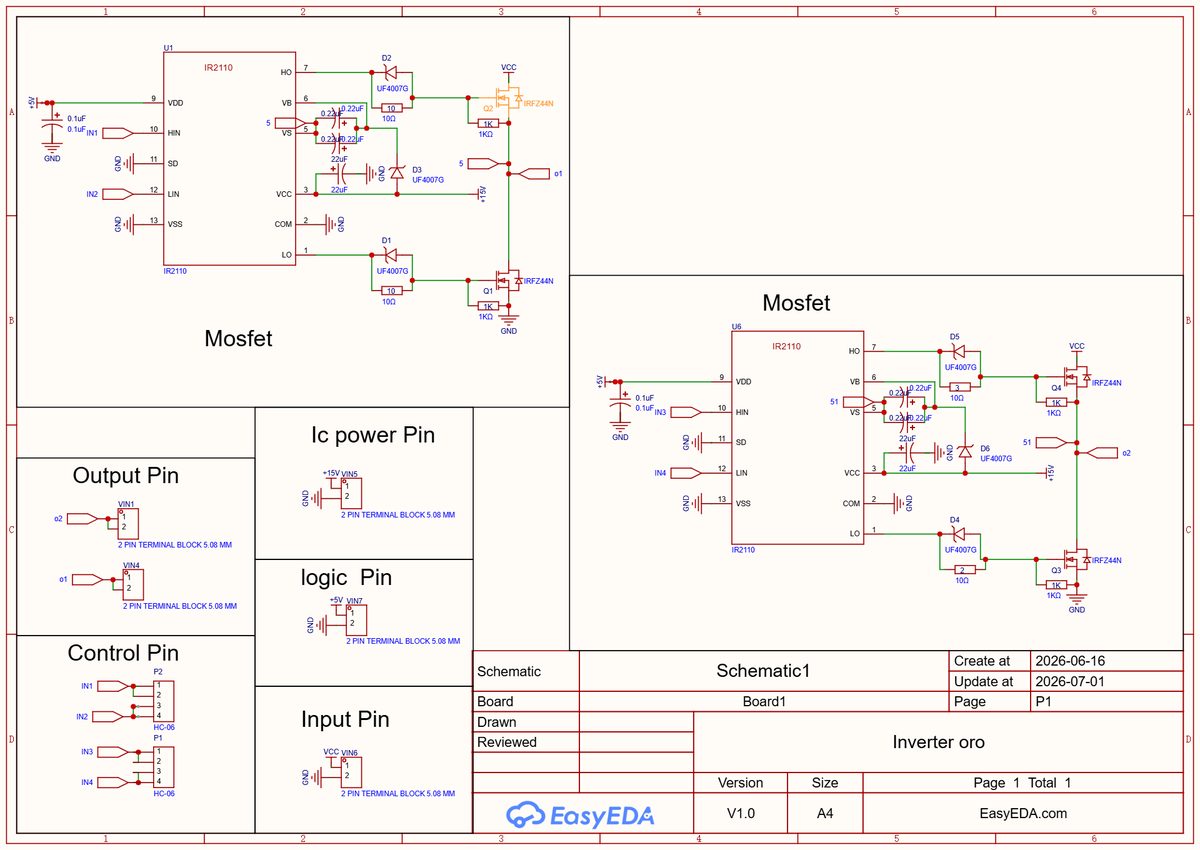

На плате: две независимые схемы IR2110, бутстреп-цепи, затворные резисторы, элементы защиты и подписанные разъёмы питания и управления. Ключевая идея — универсальный каскад драйвера затворов: плата работает как самостоятельная силовая ступень, принимающая стандартную ШИМ-логику практически от любого контроллера, и гальванически изолирует контроллер от силовой коммутации.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/mehedi45/project_cpqsppux
