USB-C Tester - Измеритель напряжения и тока USB-C на ATtiny85
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- wagiminator
- Лицензия
- CC-BY-SA 3.0
ArduinoLEDUSB-CPowerDisplay
Источник
https://oshwlab.com/wagiminator/attiny85-usb-c-tester
Лицензия: CC-BY-SA 3.0 · атрибуция автора
Обзор

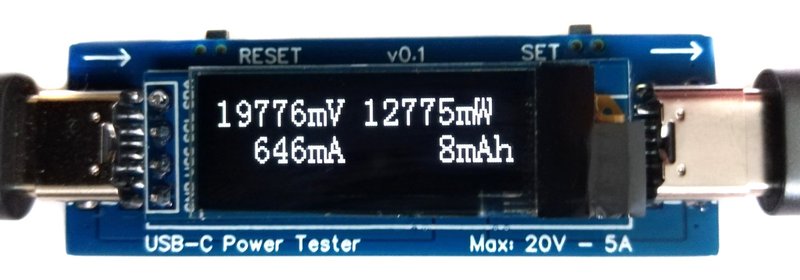

Простой тестер USB-C Power Delivery на ATtiny25/45/85 и INA219. Устройство измеряет напряжение, ток, мощность, энергию и ёмкость и показывает значения на OLED-экране. Между экранами переключаются кнопкой SET.
- Видео (YouTube): youtu.be/QKx8Vn_IfjU
- Прошивка (GitHub): github.com/wagiminator/ATtiny85-USB-C-Tester
Аппаратная часть
Устройство снабжено гнездом USB-C (версия платы a) или вилкой (версия b) на входе и гнездом USB-C на выходе, чтобы включаться между источником и нагрузкой. Каналы связи CC1 и CC2 пропускаются насквозь.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/wagiminator/y-attiny85-usb-c-tester
