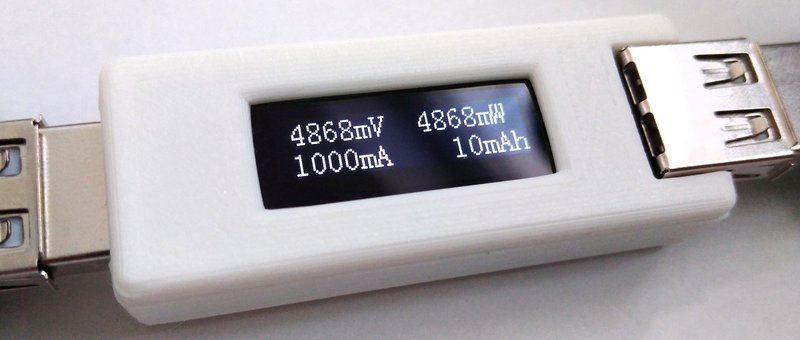

Простой USB-тестер питания на ATtiny25/45/85 и INA219. Устройство измеряет напряжение, ток, мощность, энергию и ёмкость и показывает значения на OLED-экране. Между экранами переключаются кнопкой SET.

• Видео (YouTube): youtu.be/QKx8Vn_IfjU
• Прошивка (GitHub): github.com/wagiminator/ATtiny85-USB-Tester

Аппаратная часть

Устройство снабжено вилкой USB-A на входе и гнездом USB-A на выходе, чтобы включаться между источником и нагрузкой. Линии D+ и D- пропускаются насквозь, чтобы нагрузка могла согласовать протокол зарядки.
