Входной каскад корректора коэффициента мощности 275 Вт со встроенным диодом
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- Power Integrations
- Лицензия
- Power Integrations reference design
Источник
https://www.power.com/design-support/design-examples/der-720-275-w-pfc-front-end-using-hiperpfs-4-integrated-diode
Лицензия: Power Integrations reference design · атрибуция автора
Описание
Референс-дизайн реализует входной каскад с активным корректором коэффициента мощности на 275 Вт (не полный источник питания). Основа — HiperPFS-4 со встроенным диодом Qspeed (PFS7727H) с крайне малыми потерями обратного восстановления.
Вход 90–264 В переменного тока, выход 385 В постоянного тока; малое число компонентов, корпус с теплоотводящей площадкой Cool-Pad.
Прилагаются электрическая схема и инженерный отчёт (перечень элементов, данные дросселя, разводка платы).
Особенности
- Входной каскад корректора мощности 275 Вт.
- Микросхема HiperPFS-4 со встроенным диодом Qspeed.
- Вход 90–264 В AC, выход 385 В DC.
- Малые потери обратного восстановления.
- Файлы: схема, инженерный отчёт.

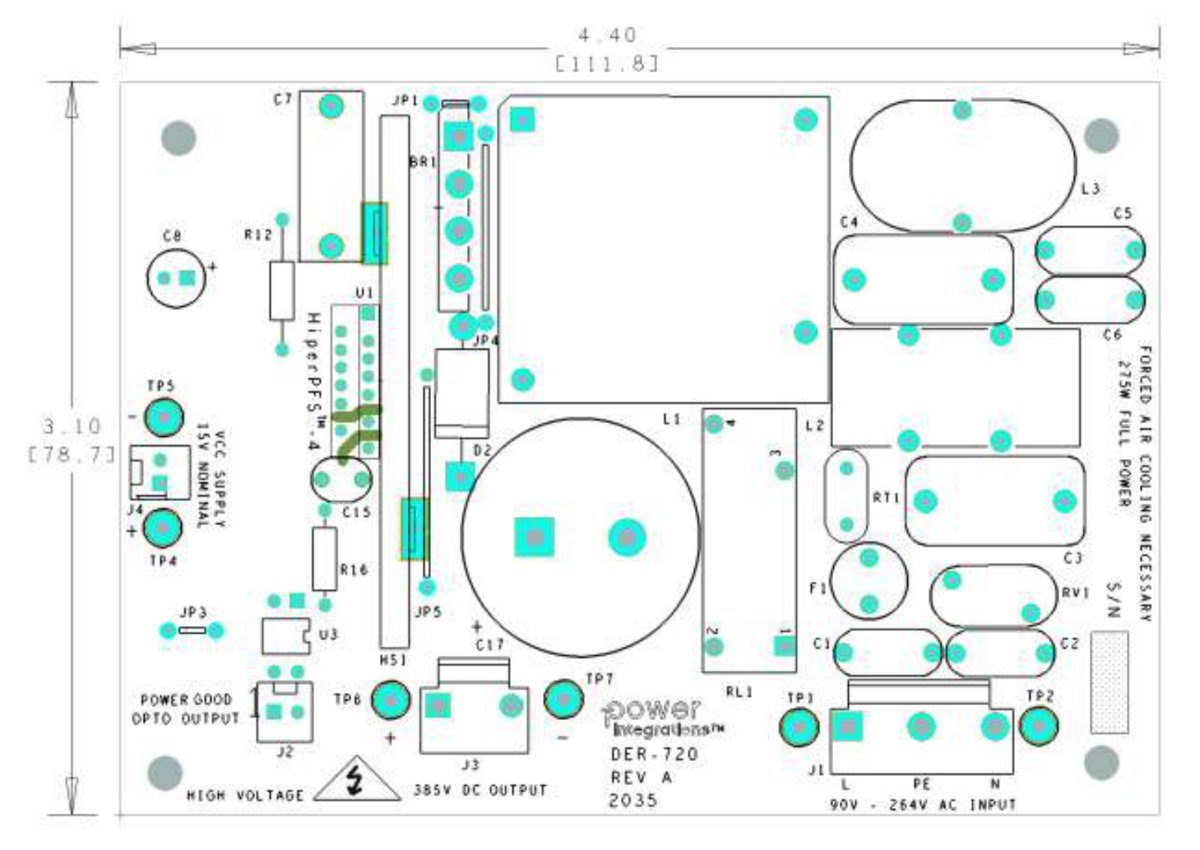

Печатная плата
Файлы проекта · состав документации
Электрическая схемаHTML
Инженерный отчёт (PDF)HTML
