Описание проекта

Проект для радиолюбителей и всех, кто хочет собрать всеволновый радиоприёмник (AM, FM, SSB) на базе микросхемы SI4735. Диапазон частот: 150 кГц – 30 МГц для режимов AM и SSB и 64–108 МГц для FM.

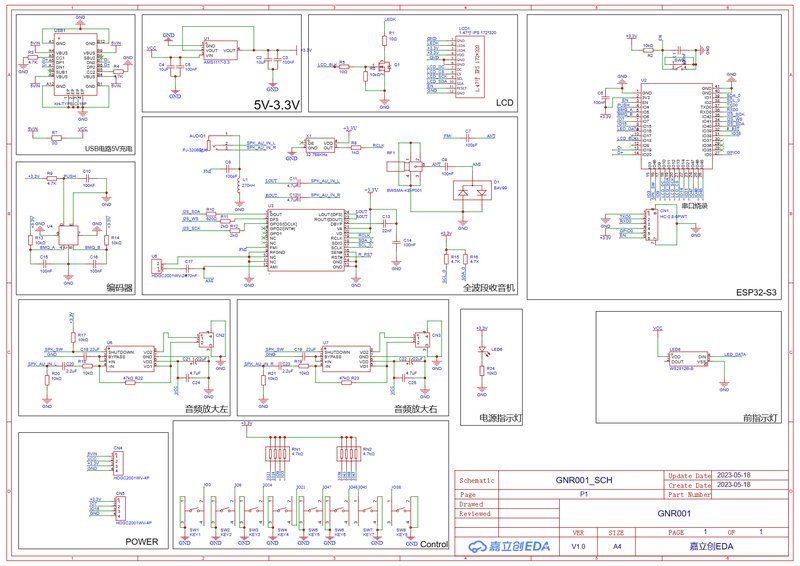

В проекте две платы — материнская и плата расширения. Материнская несёт все базовые функции: приём, обработку и воспроизведение всеволнового сигнала и работу с функциональными кнопками. Плата расширения работает совместно с материнской и добавляет: показ времени, температуры и влажности, а также питание от аккумулятора.

Большинство компонентов — из базовой библиотеки производителя плат, из небазовых в основном:

— TC8002D, усилитель звука;

— ЖК-экран 1,47 дюйма, 12-контактный, впаиваемый;

— WS2812B-B 5050, разноцветные светодиоды для украшения;

— активный кварц на 32768 Гц;

— гнездо наушников PJ-320B;

— антенное гнездо SMA (под антенну с разъёмом SMA);

— магнитные стержневые катушки для приёма AM;

— SI4735-D60-GU в корпусе SSOP-24;

— ESP32-S3-WROOM-1U-N16R8;

— часы реального времени RX8025T-UC (время выставляется кнопкой и энкодером);

— датчик температуры и влажности SHT30 (можно не паять — тогда показа не будет, программа работает нормально);

— микросхема управления зарядом IP5306: включение одним нажатием, выключение двойным, плюс фиксирующийся выключатель, чтобы выключать даже при зарядке.

Лицензия

CERN Open Hardware License.

Функции

1. Главный экран:

• Регулировка громкости: коротко нажать кнопку громкости и вращать энкодер.
• Выбор вида модуляции: коротко нажать кнопку выбора и вращать энкодер — приём в режимах AM, FM, USB, LSB; нажатие энкодера подтверждает выбор.
• Ручная настройка: коротко нажать кнопку ручной настройки и вращать энкодер — частота меняется шагами 0,1 МГц вперёд и назад.
• Быстрый переход на диапазон: так как всеволновый приёмник охватывает большой диапазон, нужна быстрая привязка к нужному участку; коротко нажать кнопку выбора диапазона и вращать энкодер — быстрый переход к 20 M, 40 M, 80 M и другим; нажатие энкодера подтверждает.

2. Плата расширения: управление питанием, показ времени с подстройкой, измерение температуры и влажности.

Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/oshwhub.com/esp-full-band-radio-for-beginner
