Wavie - Автоматический колориметр для анализа воды в рифовом аквариуме
Открытый проект со схемой, платой и документацией.
Карточка проекта
- Автор
- fatguy1216
- Лицензия
- MIT License
ESP32ArduinoLEDPowerSensorMotorWiFi
Источник
https://oshwlab.com/fatguy1216/wavie-v0-2
Лицензия: MIT License · атрибуция автора
Wavie — автоматическая система колориметрии/спектрофотометрии для рифового аквариума: самостоятельно измеряет параметры химии воды (щёлочность, кальций, магний, нитраты, фосфаты и др.) реагентным колориметрическим титрованием.
В основе — собственный 8-портовый роторный пережимной клапан, перистальтический насос с калибровкой ±0,05 мл и собственная кювета со встроенной моторизованной магнитной мешалкой.
Это краткое изложение проекта. Полную версию с подробностями смотрите на сайте оригинала: https://oshwlab.com/fatguy1216/wavie-v0-2

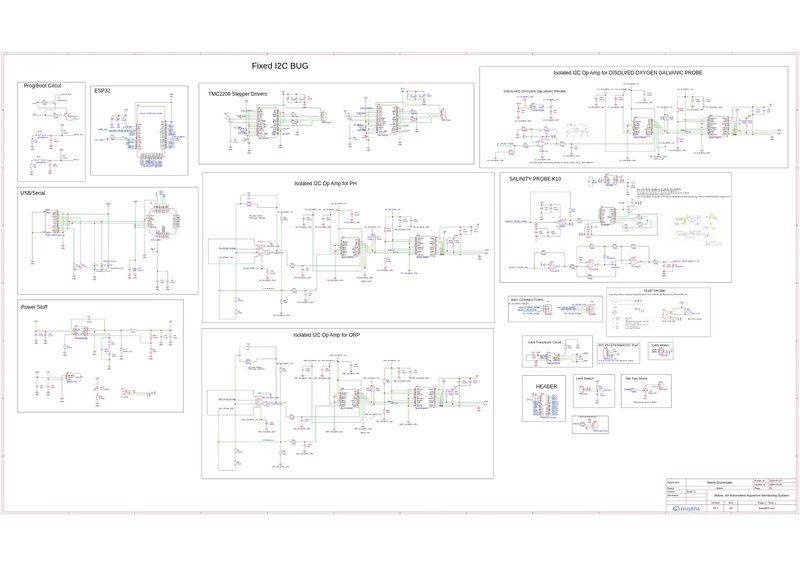

Схема и печатная плата
Файлы проекта · состав документации
cuvette-cap.stlHTML
cuvette-cubettetubeslot.stlHTML
cuvette-cuvetteholder.stlHTML
cuvette-magnetholder.stlHTML
NEMA11Pump-motorPlate.stlHTML
NEMA11Pump-PumpCover.stlHTML
NEMA11Pump-rollerbodybase.stlHTML
NEMA11Pump-rollerbodytop.stlHTML
NEMA11Pump-Rollers.stlHTML
rotaryvalvebody-Cut.stlHTML
rotaryvalvemotormountthing-wavieFrame.stlHTML
rotaryvalvetop-Cut.stlHTML
coversleeve.stlHTML
